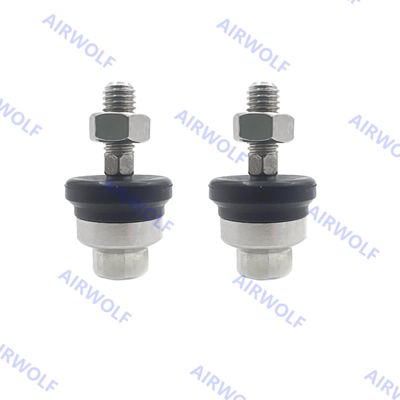

Articolo galleggiante SMC in acciaio inossidabile per cilindro idraulico pneumatico JS10-4-070 JS40-14-150 JS16-5-080 JS50-16-150 JS16-6-100 JS63-18-150 JS20-8-125 JS80-22-150-X530 JS32-10-125 JS80-22-150S-X530

Il giunto flottante può assorbire qualsiasi "disassamento" o "perdita di accuratezza parallela" tra il cilindro e il corpo azionato.

1. Per avvitare le filettature maschio dell'asta nelle filettature femmina della presa o dell'alloggiamento, assicurarsi che non arrivi a fondo corsa.
Se il giunto flottante viene utilizzato con l'asta a fondo corsa, il perno non sarà in grado di fluttuare, causando danni. Per la profondità di avvitamento delle filettature femmina, fare riferimento alle dimensioni. Di norma, dopo che l'asta è a fondo corsa, arretrare di 1 o 2 giri.
2. Il parapolvere può aderire al perno. In questo caso, spostare il parapolvere all'altezza del colletto del perno con il dito o ruotare leggermente il perno a sinistra o a destra per rompere il parapolvere prima dell'uso. Inoltre, quando si avvita il perno e la presa o l'alloggiamento in un corpo azionato, avvitare tali parti con il parapolvere rimosso. Quando si avvitano tali parti senza rimuovere il parapolvere, ciò potrebbe causare danni al parapolvere.
3. Per utilizzare un giunto flottante per collegare l'asta del cilindro a un corpo azionato, fissarlo in posizione applicando una coppia appropriata per la dimensione della filettatura. Inoltre, se esiste il rischio di allentamento durante il funzionamento, adottare misure per prevenire l'allentamento, come l'utilizzo di un perno di bloccaggio o di un adesivo per filettature.
Nel caso in cui la parte collegata si allenti, il corpo azionato potrebbe perdere il controllo o cadere, causando danni all'apparecchiatura o lesioni al personale.
4. Questo prodotto non è un giunto rotante. Pertanto, il prodotto non può essere utilizzato per applicazioni rotazionali o rotanti.
5. Assicurarsi di utilizzare il meccanismo di ammortizzazione del cilindro o il meccanismo di buffer, come l'ammortizzatore, in modo che nessuna forza d'urto venga applicata al giunto flottante quando si arresta un corpo azionato. Se non esiste un meccanismo di buffer, viene generata una forza d'urto eccessiva.
Di conseguenza, la forza di compressione di trazione del giunto flottante può superare il suo livello massimo

COME ORDINARE:

Codici ordine:

Scheda tecnica:

Dimensione:
