SMC Giunto galleggiante standard per cilindro pneumatico e idraulico JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

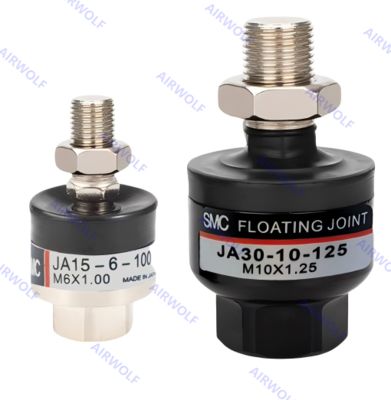

Giunto flottante standard SMC per cilindri pneumatici e idraulici JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160-36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150 JA180-42-150 JA63-16-200

Il giunto flottante può assorbire qualsiasi "disassamento" o "perdita di accuratezza parallela" tra il cilindro e il corpo azionato.

1. Per avvitare le filettature maschio dell'asta nelle filettature femmina del raccordo o dell'alloggiamento, assicurarsi che non si arresti.
Se il giunto flottante viene utilizzato con l'asta a fondo corsa, il perno non sarà in grado di fluttuare, causando danni. Per la profondità di avvitamento delle filettature femmina, fare riferimento alle dimensioni. Di norma, dopo che l'asta si è arrestata, arretrare di 1 o 2 giri.
2. Il parapolvere può aderire al perno. In questo caso, spostare il parapolvere all'altezza del colletto del perno con il dito o ruotare leggermente il perno a sinistra o a destra per rompere il parapolvere prima dell'uso. Inoltre, quando si avvita il perno e il raccordo o l'alloggiamento in un corpo azionato, avvitare tali parti con il parapolvere rimosso. Quando si avvitano tali parti senza rimuovere il parapolvere, ciò potrebbe causare danni al parapolvere.
3. Per utilizzare un giunto flottante per collegare l'asta del cilindro a un corpo azionato, fissarlo in posizione applicando una coppia appropriata per la dimensione della filettatura. Inoltre, se esiste il rischio di allentamento durante il funzionamento, adottare misure per prevenire l'allentamento, come l'utilizzo di un perno di bloccaggio o di un adesivo per filettature.
Nel caso in cui la parte collegata si allenti, il corpo azionato potrebbe perdere il controllo o cadere, causando danni all'apparecchiatura o lesioni al personale.
4. Questo prodotto non è un giunto rotante. Pertanto, il prodotto non può essere utilizzato per applicazioni rotazionali o rotanti.
5. Assicurarsi di utilizzare il meccanismo di ammortizzazione del cilindro o il meccanismo tampone, come l'ammortizzatore, in modo che nessuna forza d'urto venga applicata al giunto flottante quando si arresta un corpo azionato. Se non esiste un meccanismo tampone, viene generata una forza d'urto eccessiva.
Di conseguenza, la forza di compressione di trazione del giunto flottante può superare il suo livello massimo

COME ORDINARE:

Codici ordine:

Scheda tecnica:

Dimensione:
