Raccord rapide Festo serie QS
La serie QS di Festo offre un'eccezionale versatilità con una gamma completa di configurazioni, inclusi raccordi dritti, a gomito, a T e passaparete, per adattarsi a qualsiasi layout pneumatico. Compatibile con vari materiali di tubi e un'ampia gamma di diametri di tubi metrici, fornisce una soluzione unificata per diverse esigenze di connessione. Questa vasta selezione, combinata con connessioni porta filettate opzionali, garantisce un'integrazione perfetta nei sistemi esistenti, rendendola un componente fondamentale e flessibile per applicazioni di automazione, imballaggio e macchinari in tutto il mondo.
Codici d'ordine:
| Codice articolo |
Connessione porta 1 |
Connessione porta 2 |
Codice articolo |
Quantità imballo |
| QS-G1/8-6-I |
Filettatura maschio G1/8 |
Diametro esterno tubo: 6 mm |
186107 |
10 |
| QS-G1/8-6-I-100 |
Filettatura maschio G1/8 |
Diametro esterno tubo: 6 mm |
133009 |
100 |

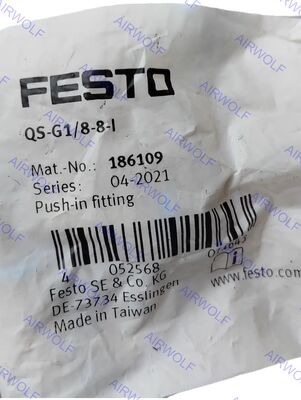

| QS-G1/8-8-I |
Filettatura maschio G1/8 |
Diametro esterno tubo: 8 mm |
186109 |
10 |
| QS-G1/8-8-I-100 |
Filettatura maschio G1/8 |
Diametro esterno tubo: 8 mm |
133010 |
100 |
Scheda tecnica:
| Dati tecnici generali – Filettatura maschio metrica e G |
| Connessione pneumatica, porta 1 |
Filettatura maschio M5 |
Filettatura maschio G1/8 |
Filettatura maschio G1/4 |
Filettatura maschio G3/8 |
Filettatura maschio G1/2 |
Filettatura maschio G3/4 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo avvitato |
Anello di tenuta |
| Coppia nominale |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolleranza per la coppia di serraggio nominale |
± 20% |
| Dimensione nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondità di inserimento tubo 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Peso del prodotto |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura maschio R |
| Connessione pneumatica, porta 1 |
Filettatura maschio R1/8 |
Filettatura maschio R1/4 |
Filettatura maschio R3/8 |
Filettatura maschio R1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo avvitato |
Rivestimento |
| Dimensione nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondità di inserimento tubo ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura femmina G |
| Connessione pneumatica, porta 1 |
Filettatura femmina G1/8 |
Filettatura femmina G1/4 |
Filettatura femmina G3/8 |
Filettatura femmina G1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo avvitato |
Rivestimento |
| Dimensione nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Dati tecnici generali – Manicotto a innesto rapido |
| Connessione pneumatica, porta 1 |
Manicotto a innesto rapido Ø 4 mm |
Manicotto a innesto rapido Ø 6 mm |
Manicotto a innesto rapido Ø 8 mm |
Manicotto a innesto rapido Ø 10 mm |
Manicotto a innesto rapido Ø 12 mm |
Manicotto a innesto rapido Ø 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Dimensione nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connessione pneumatica, porta 1 |
Per diametro esterno tubo di 4 mm |
Per diametro esterno tubo di 6 mm |
Per diametro esterno tubo di 8 mm |
Per diametro esterno tubo di 10 mm |
Per diametro esterno tubo di 12 mm |
Per diametro esterno tubo di 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo avvitato |
— |
Rivestimento |
| Dimensione nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Connessione pneumatica, porta 2 |
Per diametro esterno tubo di 4 mm |
Per diametro esterno tubo di 6 mm |
Per diametro esterno tubo di 8 mm |
Per diametro esterno tubo di 10 mm |
Per diametro esterno tubo di 12 mm |
Per diametro esterno tubo di 16 mm |
Per diametro esterno tubo di 22 mm |
| Profondità di inserimento tubo 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
Condizioni operative e ambientali:
| Pressione operativa intervallo di temperatura completo |
-0,95 ... 6 bar |
| Pressione operativa dipendente dalla temperatura |
-0,95 ... 14 bar |
| Nota sulla pressione operativa |
Acqua: max. 0,6 MPa a max. 50°C |
| Fluido operativo |
Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Acqua (liquida, priva di ghiaccio) |
| Nota sul fluido operativo e di pilotaggio |
Funzionamento lubrificato possibile
Acqua: filettatura G possibile solo con anello di tenuta tipo OL come accessorio aggiuntivo |
| Temperatura ambiente |
-10 ... 80°C |
| Classe di resistenza alla corrosione CRC 1) |
1 - Bassa sollecitazione alla corrosione |
| Classificazione marittima |
Vedi certificato |
1) Maggiori informazioni www.festo.com/x/topic/kbk
Materiali:
| Materiale alloggiamento |
Alluminio anodizzato, Ottone, nichelato, PBT |
| Materiale anello di sblocco |
POM |
| Colore anello di sblocco |
Blu |
| Materiale guarnizione tubo |
NBR |
| Materiale componente morsetto tubo |
Acciaio inossidabile altolegato |
| Nota sui materiali |
Conforme RoHS |
| Materiale dado |
Ottone nichelato |
| Materiale vite cava |
Ottone nichelato |
| Idoneità alla camera bianca, misurata secondo ISO 1464414 1) |
Classe 4 secondo ISO 14644-1 Elemento installato staticamente, nessuna valutazione significativa possibile secondo ISO 14644-1 |
1) Per manicotti a innesto rapido QSH e tappi di chiusura QSC-...H, nessuna valutazione significativa possibile secondo ISO 14644-1 (componenti installati staticamente)
Dimensioni:
