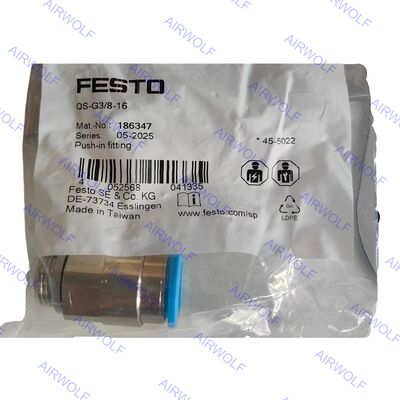

QS-G1/4-10-I QS-G3/8-8-I QS-G3/8-10-I QS-G3/8-12-I QS-G1/2-12-I Raccordi a innesto rapido serie QS Festo
Progettato per prestazioni affidabili in ambienti industriali esigenti, il raccordo Festo QS garantisce una connessione sicura e duratura. Il collare di ritenzione in acciaio inossidabile fornisce una presa forte e resistente alle vibrazioni sul tubo, mentre la guarnizione lavorata di precisione, tipicamente in NBR, garantisce una tenuta a prova di perdite anche in condizioni di pressione dinamica. Costruiti con materiali di alta qualità come ottone o acciaio inossidabile, questi raccordi resistono a pressioni fino a 16 bar e offrono un'eccellente resistenza alla corrosione, garantendo l'integrità del sistema e riducendo i tempi di fermo in funzionamento continuo.
Codici d'ordine:
| Codice articolo |
Connessione porta 1 |
Connessione porta 2 |
N. parte |
Quantità imballo |
| QS-G1/4-10-I |
Filettatura maschio G1/4 |
Diametro esterno tubo: 10 mm |
186112 |
10 |
| QS-G3/8-8-I |
Filettatura maschio G3/8 |
Diametro esterno tubo: 8 mm |
186111 |
10 |
| QS-G3/8-10-I |
Filettatura maschio G3/8 |
Diametro esterno tubo: 10 mm |
186113 |
10 |
| QS-G3/8-12-I |
Filettatura maschio G3/8 |
Diametro esterno tubo: 12 mm |
186114 |
10 |
| QS-G1/2-12-I |
Filettatura maschio G1/2 |
Diametro esterno tubo: 12 mm |
186115 |
1 |
Scheda tecnica:
| Dati tecnici generali – Filettatura maschio metrica e G |
| Connessione pneumatica, porta 1 |
Filettatura maschio M5 |
Filettatura maschio G1/8 |
Filettatura maschio G1/4 |
Filettatura maschio G3/8 |
Filettatura maschio G1/2 |
Filettatura maschio G3/4 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Anello di tenuta |
| Coppia nominale |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolleranza per la coppia di serraggio nominale |
± 20% |
| Dimensione nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondità di inserimento tubo 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Peso del prodotto |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura maschio R |
| Connessione pneumatica, porta 1 |
Filettatura maschio R1/8 |
Filettatura maschio R1/4 |
Filettatura maschio R3/8 |
Filettatura maschio R1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Rivestimento |
| Dimensione nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondità di inserimento tubo ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura femmina G |
| Connessione pneumatica, porta 1 |
Filettatura femmina G1/8 |
Filettatura femmina G1/4 |
Filettatura femmina G3/8 |
Filettatura femmina G1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Rivestimento |
| Dimensione nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Dati tecnici generali – Manicotto a innesto |
| Connessione pneumatica, porta 1 |
Manicotto a innesto Ø 4 mm |
Manicotto a innesto Ø 6 mm |
Manicotto a innesto Ø 8 mm |
Manicotto a innesto Ø 10 mm |
Manicotto a innesto Ø 12 mm |
Manicotto a innesto Ø 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Dimensione nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connessione pneumatica, porta 1 |
Per diametro esterno tubo di 4 mm |
Per diametro esterno tubo di 6 mm |
Per diametro esterno tubo di 8 mm |
Per diametro esterno tubo di 10 mm |
Per diametro esterno tubo di 12 mm |
Per diametro esterno tubo di 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
— |
Rivestimento |
| Dimensione nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Connessione pneumatica, porta 2 |
Per diametro esterno tubo di 4 mm |
Per diametro esterno tubo di 6 mm |
Per diametro esterno tubo di 8 mm |
Per diametro esterno tubo di 10 mm |
Per diametro esterno tubo di 12 mm |
Per diametro esterno tubo di 16 mm |
Per diametro esterno tubo di 22 mm |
| Profondità di inserimento tubo 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
Condizioni operative e ambientali:
| Pressione operativa intervallo di temperatura completo |
-0,95 ... 6 bar |
| Pressione operativa dipendente dalla temperatura |
-0,95 ... 14 bar |
| Nota sulla pressione operativa |
Acqua: max. 0,6 MPa a max. 50°C |
| Fluido operativo |
Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Acqua (liquida, priva di ghiaccio) |
| Nota sul fluido operativo e pilota |
Funzionamento lubrificato possibile
Acqua: filettatura G possibile solo con anello di tenuta tipo OL come accessorio aggiuntivo |
| Temperatura ambiente |
-10 ... 80°C |
| Classe di resistenza alla corrosione CRC 1) |
1 - Basso stress corrosivo |
| Classificazione marittima |
Vedere certificato |
1) Maggiori informazioni www.festo.com/x/topic/kbk
Materiali:
| Materiale alloggiamento |
Alluminio anodizzato, Ottone, nichelato, PBT |
| Materiale anello di sblocco |
POM |
| Colore anello di sblocco |
Blu |
| Materiale guarnizione tubo |
NBR |
| Materiale componente morsetto tubo |
Acciaio inossidabile altolegato |
| Nota sui materiali |
Conforme RoHS |
| Materiale dado |
Ottone nichelato |
| Materiale vite cava |
Ottone nichelato |
| Idoneità alla camera bianca, misurata secondo ISO 1464414 1) |
Classe 4 secondo ISO 14644-1Elemento installato staticamente, nessuna valutazione significativa possibile secondo ISO 14644-1 |
1) Per manicotti a innesto QSH e tappi ciechi QSC-...H, nessuna valutazione significativa possibile secondo ISO 14644-1 (componenti installati staticamente)
Dimensioni:
