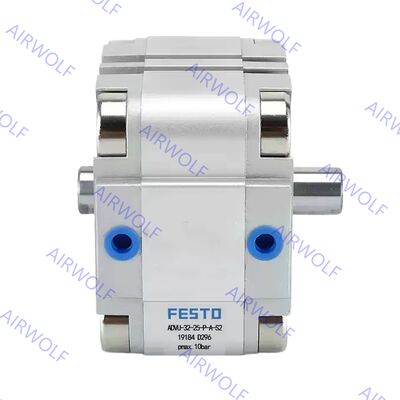

Festo a corsa variabile ADVU-32-...-P-A,-40,-50,-63 -S2 -S6 cilindro compatto a doppia azione
La serie Festo ADVU rappresenta una linea di cilindri compatti ad alte prestazioni progettati per l'automazione industriale in cui l'ottimizzazione dello spazio è fondamentale. These double-acting pneumatic actuators are characterized by a significant reduction in installation space—up to 50% smaller compared to standard ISO 15552 cylinders—while maintaining robust performanceLa serie offre una vasta gamma di dimensioni di foratura da 12 mm a 125 mm e lunghezze di tratto personalizzabili da 1 mm a 400 mm.Tra le caratteristiche chiave vi è l'ammortizzazione elastica in entrambe le posizioni finali per un funzionamento regolare, capacità di rilevamento della posizione senza contatto tramite un pistone magnetico e opzioni di montaggio versatili.Prodotto a partire da materiali resistenti come lega di alluminio anodizzato per il corpo e acciaio di alta lega per la canna del pistone, le bombole ADVU funzionano efficacemente in un intervallo di pressione compreso tra 0,05 e 1,0 MPa e possono resistere a temperature ambientali comprese tra -20°C e +80°C,che li rende adatti a applicazioni più impegnative nell'imballaggio, assemblaggio e movimentazione dei materiali.
Codici d'ordine:
| Codice dell'articolo |
Pistole (mm) |
Corso (mm) |
La parte no. |
Tipo |
Codice dell'articolo |
Pistole (mm) |
Corso (mm) |
La parte no. |
Tipo |
| ADVU-32-P-A |
32 |
1... 300 |
156004 |
con filo femminile |
ADVU-32-...-A-P-A |
12 |
1... 300 |
156044 |
di filati maschili |
| ADVU-40-...-P-A |
40 |
1... 300 |
156005 |
con filo femminile |
ADVU-40-...-A-P-A |
16 |
1... 300 |
156045 |
di filati maschili |
| ADVU-50-P-A |
50 |
1... 300 |
156006 |
con filo femminile |
ADVU-50-...-A-P-A |
20 |
1... 300 |
156046 |
di filati maschili |
| ADVU-63-...-P-A |
63 |
1... 300 |
156007 |
con filo femminile |
ADVU-63-... A-P-A |
25 |
1... 300 |
156047 |
di filati maschili |
| ADVU-32-...-P-A-S2 |
12 |
1... 300 |
156014 |
con filato femminile,Attraverso la canna del pistone
|
ADVU-32-...-A-P-A-S2 |
12 |
1... 300 |
156054 |
con filo maschio, attraverso la canna del pistone |
| ADVU-40-...-P-A-S2 |
16 |
1... 300 |
156015 |
con filato femminile,Attraverso la canna del pistone |
ADVU-40-...-A-P-A-S2 |
16 |
1... 300 |
156055 |
con filo maschio, attraverso la canna del pistone |
| ADVU-50-...-P-A-S2 |
20 |
1... 300 |
156016 |
con filato femminile,Attraverso la canna del pistone |
ADVU-50-...-A-P-A-S2 |
20 |
1... 300 |
156056 |
con filo maschio, attraverso la canna del pistone |
| ADVU-63-...-P-A-S2 |
25 |
1... 300 |
156017 |
con filato femminile,Attraverso la canna del pistone |
ADVU-63-...-A-P-A-S2 |
25 |
1... 300 |
156057 |
con filo maschio, attraverso la canna del pistone |
| ADVU-32-...-P-A-S6 |
12 |
1... 300 |
156034 |
con filo femminile, resistente al calore a 120°C |
ADVU-32-...-A-P-A-S6 |
12 |
1... 300 |
156094 |
con filo maschio, resistente al calore a 120°C |
| ADVU-40-...-P-A-S6 |
16 |
1... 300 |
156035 |
con filo femminile, resistente al calore a 120°C |
ADVU-40-...-A-P-A-S6 |
16 |
1... 300 |
156095 |
con filo maschio, resistente al calore a 120°C |
| ADVU-50-...-P-A-S6 |
20 |
1... 300 |
156036 |
con filo femminile, resistente al calore a 120°C |
ADVU-50-...-A-P-A-S6 |
20 |
1... 300 |
156096 |
con filo maschio, resistente al calore a 120°C |
| ADVU-63-...-P-A-S6 |
25 |
1... 300 |
156037 |
con filo femminile, resistente al calore a 120°C |
ADVU-63-...-A-P-A-S6 |
25 |
1... 300 |
156097 |
con filo maschio, resistente al calore a 120°C |
Fogli dati:
| Dati tecnici generali |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Collegamento pneumatico |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Fine della canna del pistone |
Fabbricazione a partire da fibre sintetiche |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Filati maschili |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Medio di funzionamento |
aria compressa conforme alla norma ISO 8573-1:2010 [7:4[4] |
| Nota sul veicolo operativo/pilota |
Possibile funzionamento lubrificato (nel qual caso sarà sempre necessario un funzionamento lubrificato) |
| Progettazione |
Fabbricazione a partire da: |
| Barre a pistoni |
| Acconciature |
Anelli/piastre di ammortizzazione elastici alle due estremità |
| Sensore di posizione |
Via interruttore di prossimità |
| Tipo di montaggio |
di larghezza superiore a 20 mm |
️ |
| di materie tessili |
| Con accessori |
| Posizione di montaggio |
Qualsiasi |
| Condizioni di esercizio |
| Pistola Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pressione di funzionamento |
La canna del pistone ad una estremità |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [Bar] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Attraverso la canna del pistone S2/S20 |
[MPa] |
0.15... 1 |
0.13... 1 |
0.12... 1 |
0.1... 1 |
0.08... 1 |
️ |
| [Bar] |
1.5... 10 |
1.3... 10 |
1.2... 10 |
1... 10 |
0.8... 10 |
️ |
| [psi] |
21.8... 145 |
18.9... 145 |
17.4... 145 |
14.5... 145 |
11.6... 145 |
️ |
| Temperatura ambientale (1) |
°C |
¢20... +80 |
| CRC(2) |
2 |
1) Nota la gamma di funzionamento degli interruttori di prossimità
2) Ulteriori informazioni www.festo.com/x/topic/crc
Materiali:
| cilindro compatto |
| Altri prodotti |
Fuoco cilindrico |
Leghe di alluminio lavorato |
| Altri prodotti |
Copertura |
Leghe di alluminio lavorato |
| Altri prodotti |
Barre a pistoni |
Ø 12... 32 |
Acciaio inossidabile di alta lega |
| Ø 40... 125 |
Acciaio di alta lega |
| Altri prodotti |
Flussi di ferro |
Ø 12... 16 |
Acciaio inossidabile di alta lega |
| Ø 20... 125 |
Acciaio galvanizzato |
| Altri prodotti |
Sigilli dinamici |
Versione di base: poliuretano, S6: gomma fluorosa |
Dimensioni:
