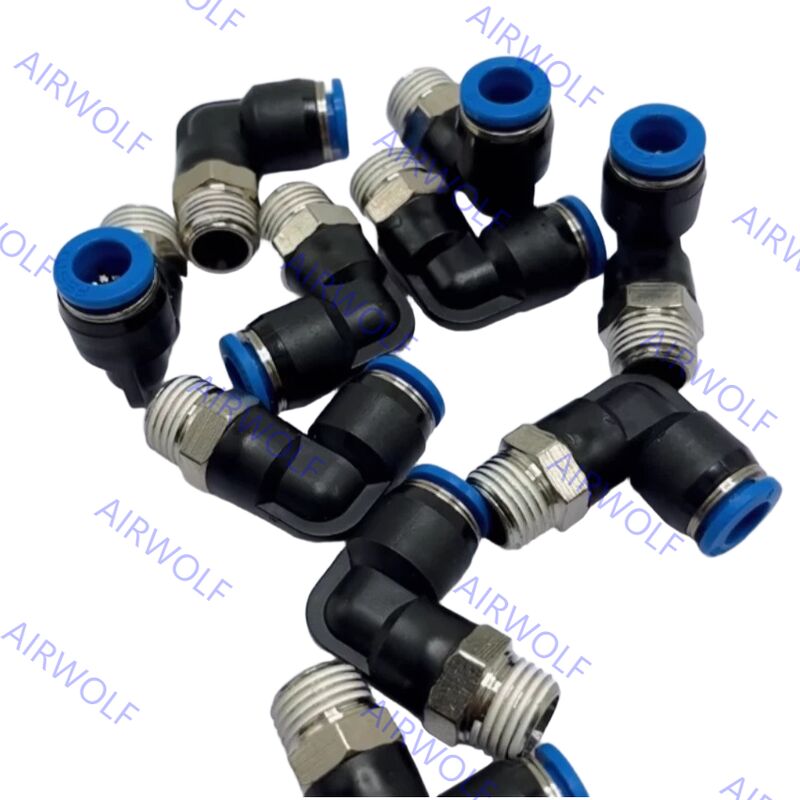

Festo QSL-G1/8-4 QSL-G1/8-4-100 QSL-G1/8-6 QSL-G1/8-6-100 Serie QSL Raccordo a L a innesto
Costruito per fornire prestazioni affidabili in ambienti industriali esigenti, il raccordo Festo QSL presenta una struttura durevole con un corpo in robusta plastica PBT e componenti critici come l'artiglio di fissaggio in acciaio altolegato. Ciò garantisce una presa sicura e resistente alle vibrazioni sul tubo senza causare danni alla superficie. Il raccordo mantiene prestazioni stabili con un'ampia pressione operativa fino a 14 bar e un intervallo di temperatura da -10°C a +80°C, supportato da guarnizioni NBR per connessioni a tenuta stagna. Questo design robusto garantisce affidabilità a lungo termine e manutenzione minima per il funzionamento continuo in macchinari automatizzati e sistemi di automazione industriale.
Codici d'ordine:
| Codice articolo |
Connessione alla porta1 |
Connessione alla porta2 |
Parte n. |
Quantità di imballaggio |
| QSL-G1/8-4 |
Filettatura maschio G1/8 |
Diametro esterno del tubo: 4 mm |
186116 |
10 |
| QSL-G1/8-4-100 |
Filettatura maschio G1/8 |
Diametro esterno del tubo: 4 mm |
132048 |
100 |
| QSL-G1/8-6 |
Filettatura maschio G1/8 |
Diametro esterno del tubo: 6 mm |
186117 |
10 |
| QSL-G1/8-6-100 |
Filettatura maschio G1/8 |
Diametro esterno del tubo: 6 mm |
132049 |
100 |
Scheda dati:
| Dati tecnici generali – Filettatura metrica e G maschio |
| Collegamento pneumatico, attacco 1 |
Filettatura maschio M5 |
Filettatura maschio G1/8 |
Filettatura maschio G1/4 |
Filettatura maschio G3/8 |
Filettatura maschio G1/2 |
Filettatura maschio G3/4 |
| Progetto |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di guarnizione su tappo filettato |
Anello di tenuta |
| Coppia nominale |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolleranza per la coppia di serraggio nominale |
±20% |
| Dimensione nominale |
1,8...2,4mm |
2,6...6 mm |
3,1...8,5mm |
4,2...11 mm |
6,4...13 mm |
20 mm |
| Profondità di inserimento del tubo 1) |
14,9...17mm |
14,9...20,7 mm |
17...23,4 mm |
18,1...24,8 millimetri |
23,3...24,8 millimetri |
27,54 mm |
| Peso del prodotto |
8...13 gr |
7,7...31 g |
13...48 gr |
20...97 gr |
33...158 gr |
91,2 g |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filetto maschio R |
| Collegamento pneumatico, attacco 1 |
Filettatura maschio R1/8 |
Filettatura maschio R1/4 |
Filettatura maschio R3/8 |
Filettatura maschio R1/2 |
| Progetto |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di guarnizione su tappo filettato |
Rivestimento |
| Dimensione nominale |
2,4...6 mm |
2,8...8,5 millimetri |
4,2...11 mm |
6,3...13 mm |
| Profondità di inserimento del tubo ¹) |
11,6...20,7 mm |
11,9...23,4 mm |
17...24,8mm |
20,2...24,8 mm |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura G femmina |
| Collegamento pneumatico, attacco 1 |
Filettatura femmina G1/8 |
Filettatura femmina G1/4 |
Filettatura femmina G3/8 |
Filettatura femmina G1/2 |
| Progetto |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di guarnizione su tappo filettato |
Rivestimento |
| Dimensione nominale |
2,8...7 mm |
3...11 mm |
5...11 mm |
11...15 mm |
| Dati tecnici generali – Manicotto push-in |
| Collegamento pneumatico, attacco 1 |
Manicotto a inserimento Ø 4 mm |
Manicotto a inserimento Ø 6 mm |
Manicotto a inserimento Ø 8 mm |
Manicotto a inserimento Ø 10 mm |
Manicotto a inserimento Ø 12 mm |
Manicotto a inserimento Ø 16 mm |
| Progetto |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Dimensione nominale |
2,5 mm |
2,3...4 mm |
2,3...6 mm |
3,8...7,5 mm |
3,7...9 mm |
7,8...11 mm |
| Collegamento pneumatico, porta 1 |
Per tubi con diametro esterno di 4 mm |
Per tubi con diametro esterno di 6 mm |
Per tubi con diametro esterno di 8 mm |
Per tubi con diametro esterno di 10 mm |
Per tubi con diametro esterno di 12 mm |
Per tubi con diametro esterno di 16 mm |
| Progetto |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di guarnizione su tappo filettato |
— |
Rivestimento |
| Dimensione nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11mm |
13 mm |
| Collegamento pneumatico, porta 2 |
Per tubi con diametro esterno di 4 mm |
Per tubi con diametro esterno di 6 mm |
Per tubi con diametro esterno di 8 mm |
Per tubi con diametro esterno di 10 mm |
Per tubi con diametro esterno di 12 mm |
Per tubi con diametro esterno di 16 mm |
Per tubi con diametro esterno di 22 mm |
| Profondità di inserimento del tubo 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
Condizioni operative e ambientali:
| Campo di temperatura completo della pressione di esercizio |
-0,95...6bar |
| Pressione operativa dipendente dalla temperatura |
-0,95...14bar |
| Nota sulla pressione di esercizio |
Acqua: max. 0,6 MPa al massimo. 50°C |
| Mezzo operativo |
Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Acqua (liquida, priva di ghiaccio) |
| Nota sul mezzo operativo e pilota |
Possibile funzionamento lubrificato
Acqua: filettatura G possibile solo con anello di tenuta tipo OL come accessorio aggiuntivo |
| Temperatura ambiente |
-10...80°C |
| Classe di resistenza alla corrosione CRC 1) |
1 - Basso stress da corrosione |
| Classificazione marittima |
Vedi certificato |
1) Maggiori informazioni www.festo.com/x/topic/kbk
Materiali:
| Custodia materiale |
Alluminio anodizzato, Ottone, Nichelato, PBT |
| Anello di rilascio del materiale |
POM |
| Colore dell'anello di rilascio |
Blu |
| Guarnizione del tubo del materiale |
NBR |
| Componente del morsetto del tubo del materiale |
Acciaio inossidabile altolegato |
| Nota sui materiali |
Conforme alla direttiva RoHS |
| Dado materiale |
Ottone nichelato |
| Bullone cavo in materiale |
Ottone nichelato |
| Idoneità per camere bianche, misurata secondo ISO 1464414 1) |
Classe 4 secondo ISO 14644-1 Elemento installato staticamente, nessuna valutazione significativa possibile secondo ISO 14644-1 |
1) Per bussole a innesto QSH e tappi ciechi QSC-...H non è possibile una valutazione significativa secondo ISO 14644-1 (componenti installati staticamente)
Dimensioni:
