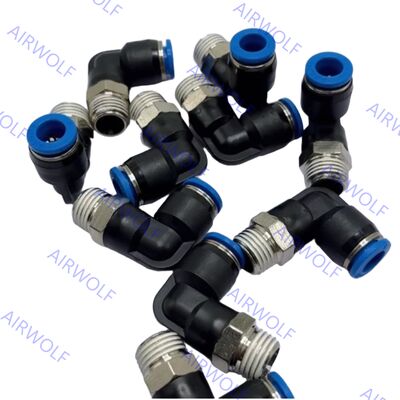

Festo QSL-G1/8-4, QSL-G1/8-4-100, QSL-G1/8-6, QSL-G1/8-6-100 Serie QSL
Costruito per fornire prestazioni affidabili in ambienti industriali esigenti,l'alloggiamento Festo QSL presenta una costruzione resistente con un corpo in robusta plastica PBT e componenti critici come l'artiglio di ritenuta in acciaio in alta legaQuesto garantisce una presa sicura e resistente alle vibrazioni del tubo senza danneggiare la superficie.L'apparecchio mantiene prestazioni stabili con una pressione di funzionamento ampia fino a 14 bar e un intervallo di temperatura da -10°C a +80°C, supportato da sigilli NBR per connessioni a prova di perdite.Questo design robusto garantisce affidabilità a lungo termine e manutenzione minima per il funzionamento continuo in macchine automatizzate e sistemi di automazione industriale.
Codici d'ordine:
| Codice dell'articolo |
Connessione di porta1 |
Connessione di porta2 |
La parte no. |
Imballaggio Quantità |
| QSL-G1/8-4 |
Filati maschili G1/8 |
OD dei tubi: 4 mm |
186116 |
10 |
| QSL-G1/8-4-100 |
Filati maschili G1/8 |
OD dei tubi: 4 mm |
132048 |
100 |
| QSL-G1/8-6 |
Filati maschili G1/8 |
OD dei tubi: 6 mm |
186117 |
10 |
| QSL-G1/8-6-100 |
Filati maschili G1/8 |
OD dei tubi: 6 mm |
132049 |
100 |
Fogli dati:
| Dati tecnici generali |
| Collegamento pneumatico, porta 1 |
Filati maschili M5 |
Filati maschili G1/8 |
Filati maschili G1/4 |
Filati maschili G3/8 |
Filati maschili G1/2 |
Filati maschili G3/4 |
| Progettazione |
Principio di spinta-tiraggio |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta del tappo avvitato |
Anello di tenuta |
| Torsione nominale |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolleranza per coppia di serraggio nominale |
± 20% |
| Dimensione nominale |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| profondità di inserimento dei tubi 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Peso del prodotto |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali |
| Collegamento pneumatico, porta 1 |
Filati maschili R1/8 |
Filati maschili R1/4 |
Filati maschili R3/8 |
Filati maschili R1/2 |
| Progettazione |
Principio di spinta-tiraggio |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta del tappo avvitato |
Rivestimento |
| Dimensione nominale |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| profondità di inserimento dei tubi 1) |
11.6... 20,7 mm |
11.9... 23.4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali |
| Collegamento pneumatico, porta 1 |
Filati femminili G1/8 |
Filati femminili G1/4 |
Filati femminili G3/8 |
Filato femminile G1/2 |
| Progettazione |
Principio di spinta-tiraggio |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta del tappo avvitato |
Rivestimento |
| Dimensione nominale |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Dati tecnici generali |
| Collegamento pneumatico, porta 1 |
Manica a spinta Ø 4 mm |
Manica a spinta Ø 6 mm |
Manica a spinta Ø 8 mm |
Manica a spinta Ø 10 mm |
Manica a spinta Ø 12 mm |
Manica a spinta Ø 16 mm |
| Progettazione |
Principio di spinta-tiraggio |
| Posizione di montaggio |
opzionale |
| Dimensione nominale |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Collegamento pneumatico, porta 1 |
per tubi di diametro esterno di 4 mm |
per tubi di diametro esterno di 6 mm |
per tubi di diametro esterno di 8 mm |
per tubi di diametro esterno di 10 mm |
per tubi di diametro esterno di 12 mm |
per tubi di diametro esterno di 16 mm |
| Progettazione |
Principio di spinta-tiraggio |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta del tappo avvitato |
️ |
Rivestimento |
| Dimensione nominale |
2.8 mm |
2.8- Sì, signore.4.3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Collegamento pneumatico, porta 2 |
per tubi di diametro esterno di 4 mm |
per tubi di diametro esterno di 6 mm |
per tubi di diametro esterno di 8 mm |
per tubi di diametro esterno di 10 mm |
per tubi di diametro esterno di 12 mm |
per tubi di diametro esterno di 16 mm |
per tubi di diametro esterno di 22 mm |
| profondità di inserimento dei tubi 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Le profondità di inserimento dei tubi indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
Condizioni di esercizio e ambientali:
| Pressione di funzionamento intera gamma di temperature |
- 0,95... 6 bar |
| Pressione di funzionamento dipendente dalla temperatura |
- 0,95... 14 bar |
| Nota sulla pressione di funzionamento |
Acqua: massimo 0,6 MPa a massimo 50°C |
| Medio di funzionamento |
Aria compressa conforme alla norma ISO 8573-1:2010 [7:-:-]
Acqua (liquida, senza ghiaccio) |
| Nota sul mezzo di esercizio e pilota |
Possibile funzionamento lubrificato
Acqua: filo G possibile solo con anello di tenuta tipo OL come accessorio aggiuntivo |
| Temperatura ambiente |
-10... 80°C |
| Classe di resistenza alla corrosione CRC 1) |
1 - Basse tensioni di corrosione |
| Classificazione marittima |
Cfr. certificato |
1) Ulteriori informazioni www.festo.com/x/topic/kbk
Materiali:
| Alloggiamento materiale |
Alumini anodizzati, ottoni, nichellati, PBT |
| Anello di rilascio del materiale |
POM |
| Colore dell'anello di rilascio |
Blu |
| Materiale di tenuta dei tubi |
NBR |
| Componente di pinza per tubi di materiale |
Acciaio inossidabile di alta lega |
| Nota sui materiali |
RoHS-conforme |
| Noce di materiale |
di acciaio o di acciaio |
| Materiale per bulloni cavi |
di acciaio o di acciaio |
| Idoneità delle stanze pulite, misurata secondo la norma ISO 1464414 1) |
Classe 4 secondo la norma ISO 14644-1Elemento installato staticamente, non possibile una valutazione significativa secondo la norma ISO 14644-1 |
1) Per le maniche di inserimento QSH e le tappe di blocco QSC-...H, non è possibile una valutazione significativa secondo la norma ISO 14644-1 (componenti installati staticamente)
Dimensioni:
