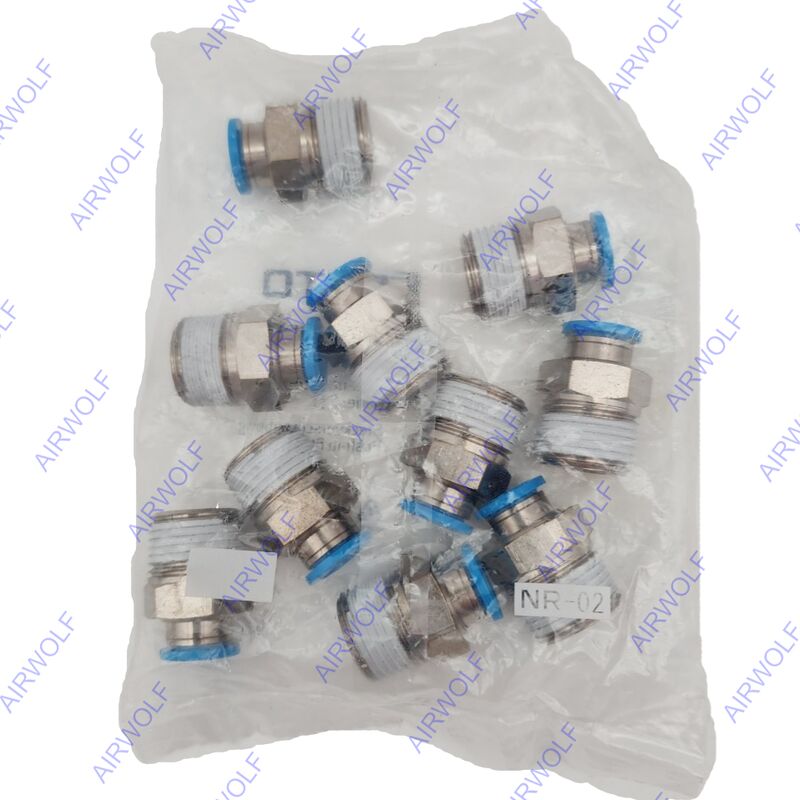

Raccord rapide à insertion QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Serie QS
Il raccordo rapido a innesto Festo Serie QS è progettato per una velocità e semplicità senza pari nell'assemblaggio di sistemi pneumatici. La sua intuitiva tecnologia a innesto consente connessioni pneumatiche sicure e senza attrezzi in pochi secondi, riducendo drasticamente i tempi di installazione e manutenzione. Il semplice meccanismo a collare a pressione e rilascio consente un rapido scollegamento del tubo per una facile riconfigurazione. Questo design intuitivo minimizza errori e costi di manodopera, rendendolo la scelta ideale per ottimizzare la produzione, la prototipazione e le modifiche di sistema in cui l'efficienza è fondamentale.
Codici d'ordine:
| Codice articolo |
Connessione porta 1 |
Connessione porta 2 |
N. parte |
Quantità imballo |
| QS-1/4-10 |
Filettatura maschio R1/4 |
Diametro esterno tubo: 10 mm |
153007 |
10 |
| QS-1/4-10-50 |
Filettatura maschio R1/4 |
Diametro esterno tubo: 10 mm |
130679 |
50 |
| QS-1/4-12 |
Filettatura maschio R1/4 |
Diametro esterno tubo: 12 mm |
164980 |
10 |
| QS-1/4-12-20 |
Filettatura maschio R1/4 |
Diametro esterno tubo: 12 mm |
130680 |
20 |
| QS-3/8-6 |
Filettatura maschio R3/8 |
Diametro esterno tubo: 6 mm |
190645 |
10 |
Scheda tecnica:
| Dati tecnici generali – Filettatura maschio metrica e G |
| Connessione pneumatica, porta 1 |
Filettatura maschio M5 |
Filettatura maschio G1/8 |
Filettatura maschio G1/4 |
Filettatura maschio G3/8 |
Filettatura maschio G1/2 |
Filettatura maschio G3/4 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Anello di tenuta |
| Coppia nominale |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolleranza per la coppia di serraggio nominale |
± 20% |
| Dimensione nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondità di inserimento tubo 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Peso del prodotto |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura maschio R |
| Connessione pneumatica, porta 1 |
Filettatura maschio R1/8 |
Filettatura maschio R1/4 |
Filettatura maschio R3/8 |
Filettatura maschio R1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Rivestimento |
| Dimensione nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondità di inserimento tubo ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
| Dati tecnici generali – Filettatura femmina G |
| Connessione pneumatica, porta 1 |
Filettatura femmina G1/8 |
Filettatura femmina G1/4 |
Filettatura femmina G3/8 |
Filettatura femmina G1/2 |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
Rivestimento |
| Dimensione nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Dati tecnici generali – Manicotto a innesto |
| Connessione pneumatica, porta 1 |
Manicotto a innesto Ø 4 mm |
Manicotto a innesto Ø 6 mm |
Manicotto a innesto Ø 8 mm |
Manicotto a innesto Ø 10 mm |
Manicotto a innesto Ø 12 mm |
Manicotto a innesto Ø 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Dimensione nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connessione pneumatica, porta 1 |
Per diametro esterno tubo 4 mm |
Per diametro esterno tubo 6 mm |
Per diametro esterno tubo 8 mm |
Per diametro esterno tubo 10 mm |
Per diametro esterno tubo 12 mm |
Per diametro esterno tubo 16 mm |
| Design |
Principio push-pull |
| Posizione di montaggio |
opzionale |
| Tipo di tenuta sul tappo filettato |
— |
Rivestimento |
| Dimensione nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Connessione pneumatica, porta 2 |
Per diametro esterno tubo 4 mm |
Per diametro esterno tubo 6 mm |
Per diametro esterno tubo 8 mm |
Per diametro esterno tubo 10 mm |
Per diametro esterno tubo 12 mm |
Per diametro esterno tubo 16 mm |
Per diametro esterno tubo 22 mm |
| Profondità di inserimento tubo 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Le profondità di inserimento del tubo indicate sono valori di riferimento e possono variare leggermente a seconda del tipo.
Condizioni operative e ambientali:
| Pressione operativa intervallo di temperatura completo |
-0,95 ... 6 bar |
| Pressione operativa dipendente dalla temperatura |
-0,95 ... 14 bar |
| Nota sulla pressione operativa |
Acqua: max. 0,6 MPa a max. 50°C |
| Fluido operativo |
Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Acqua (liquido, privo di ghiaccio) |
| Nota sul fluido operativo e pilota |
Funzionamento lubrificato possibile
Acqua: filettatura G possibile solo con anello di tenuta tipo OL come accessorio aggiuntivo |
| Temperatura ambiente |
-10 ... 80°C |
| Classe di resistenza alla corrosione CRC 1) |
1 - Bassa sollecitazione alla corrosione |
| Classificazione marittima |
Vedere certificato |
1) Maggiori informazioni www.festo.com/x/topic/kbk
Materiali:
| Materiale alloggiamento |
Alluminio anodizzato, Ottone, nichelato, PBT |
| Materiale anello di sblocco |
POM |
| Colore anello di sblocco |
Blu |
| Materiale guarnizione tubo |
NBR |
| Materiale componente morsetto tubo |
Acciaio inossidabile altolegato |
| Nota sui materiali |
Conforme RoHS |
| Materiale dado |
Ottone nichelato |
| Materiale vite cava |
Ottone nichelato |
| Idoneità alla camera bianca, misurata secondo ISO 1464414 1) |
Classe 4 secondo ISO 14644-1 Elemento installato staticamente, nessuna valutazione significativa possibile secondo ISO 14644-1 |
1) Per manicotti a innesto QSH e tappi ciechi QSC-...H, nessuna valutazione significativa possibile secondo ISO 14644-1 (componenti installati staticamente)
Dimensioni:
Standard di qualità:
L'azienda per i prodotti sono prodotti originali nuovi di zecca, non prodotti di seconda mano e ricondizionati, o lasceremo un risarcimento e restituiremo l'intero importo, ma l'acquirente a causa del nostro errore di acquisto del modello non è responsabile per i resi, inoltre i prodotti venduti dall'azienda godono di un anno dalla data di spedizione di garanzia di qualità, secondo gli standard di qualità originali, durante la garanzia con problemi di prodotto, è necessaria la conferma dei test da parte del produttore, il fornitore deve essere risolto, la parte richiedente a causa di stoccaggio, uso, scarsa manutenzione causata da prodotti di qualità inferiore, e non sollevare obiezioni.
Campioni:
Puoi inviare un campione per personalizzare i prodotti, abbiamo molti ingegneri che possono aiutare; Se desideri un mio prodotto, ma non sei sicuro che sia quello che desideri, puoi chiedermi un campione, sarà gratuito.
Servizio post-vendita:
Possiamo fornire una serie di servizi post-vendita, come introduzione del prodotto, montaggio, debug, supporto tecnico e così via.
Vantaggio competitivo:
| Caratteristiche del nostro prodotto: |
Garanzia dei nostri servizi: |
| 1) Prezzo competitivo |
1) Risposta rapida (Risposta entro 24 ore) |
| 2) Buona qualità |
2) Campioni gratuiti (Il cliente paga i costi di consegna) |
| 3) Imballaggio professionale |
4) 1 anno di garanzia |
| 4) Produrre secondo le istruzioni del cliente |
5) Foto/video disponibili durante la produzione. |
| 5) Nessun ritardo nella spedizione |
6) Ispezione del carico e invio di foto del carico prima della spedizione. |
