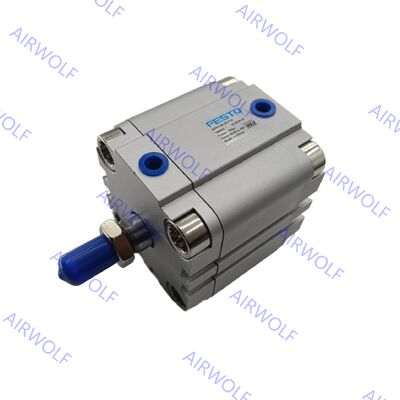

Festo ADVU-50-10-P-A ADVU-50-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Cilindro compatto a doppio effetto
La serie Festo ADVU rappresenta una linea di cilindri compatti ad alte prestazioni progettati per l'automazione industriale dove l'ottimizzazione dello spazio è fondamentale. Questi attuatori pneumatici a doppio effetto sono caratterizzati da una significativa riduzione dello spazio di installazione, fino al 50% in meno rispetto ai cilindri standard ISO 15552, pur mantenendo prestazioni robuste. La serie offre un'ampia gamma di diametri da 12 mm a 125 mm e lunghezze di corsa personalizzabili da 1 mm a 400 mm. Le caratteristiche principali includono l'ammortizzazione elastica in entrambe le posizioni finali per un funzionamento regolare, la capacità di rilevamento della posizione senza contatto tramite un pistone magnetico e versatili opzioni di montaggio. Costruiti con materiali durevoli come la lega di alluminio anodizzato per il corpo e l'acciaio legato ad alta resistenza per lo stelo del pistone, i cilindri ADVU operano efficacemente entro un intervallo di pressione da 0,05 a 1,0 MPa e possono resistere a temperature ambiente da -20°C a +80°C, rendendoli adatti per applicazioni esigenti nell'imballaggio, nell'assemblaggio e nella movimentazione dei materiali.
Codici d'ordine:
| Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
| ADVU-50-10-P-A |
50 |
10 |
156550 |
con filettatura femmina |
ADVU-50-10-A-P-A |
50 |
10 |
156636 |
con filettatura maschio |
| ADVU-50-15-P-A |
50 |
15 |
156551 |
con filettatura femmina |
ADVU-50-15-A-P-A |
50 |
15 |
156637 |
con filettatura maschio |
| ADVU-50-20-P-A |
50 |
20 |
156552 |
con filettatura femmina |
ADVU-50-20-A-P-A |
50 |
20 |
156638 |
con filettatura maschio |
| ADVU-50-25-P-A |
50 |
25 |
156553 |
con filettatura femmina |
ADVU-50-25-A-P-A |
50 |
25 |
156639 |
con filettatura maschio |
| ADVU-50-30-P-A |
50 |
30 |
156554 |
con filettatura femmina |
ADVU-50-30-A-P-A |
50 |
30 |
156640 |
con filettatura maschio |
| ADVU-50-40-P-A |
50 |
40 |
156555 |
con filettatura femmina |
ADVU-50-40-A-P-A |
50 |
40 |
156641 |
con filettatura maschio |
| ADVU-50-50-P-A |
50 |
50 |
156556 |
con filettatura femmina |
ADVU-50-50-A-P-A |
50 |
50 |
156642 |
con filettatura maschio |
| ADVU-50-60-P-A |
50 |
60 |
156557 |
con filettatura femmina |
ADVU-50-60-A-P-A |
50 |
60 |
156643 |
con filettatura maschio |
| ADVU-50-80-P-A |
50 |
80 |
156558 |
con filettatura femmina |
ADVU-50-80-A-P-A |
50 |
80 |
156644 |
con filettatura maschio |
Scheda tecnica:
| Dati tecnici generali |
| Pistone Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Attacco pneumatico |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Estremità stelo pistone |
Filettatura femmina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Filettatura maschio |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido operativo |
Aria compressa secondo ISO 8573-1:2010 [7:4:4] |
| Nota sul fluido operativo/pilota |
Funzionamento lubrificato possibile (nel qual caso sarà sempre necessario il funzionamento lubrificato) |
| Design |
Pistone |
| Stelo del pistone |
| Ammortizzazione |
Anelli/piastre di ammortizzazione elastica ad entrambe le estremità |
| Rilevamento posizione |
Tramite interruttore di prossimità |
| Tipo di montaggio |
Con foro passante |
– |
| Con filettatura femmina |
| Con accessori |
| Posizione di montaggio |
Qualsiasi |
| Condizioni operative |
| Pistone Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pressione di esercizio |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Notare l'intervallo di funzionamento degli interruttori di prossimità
2) Ulteriori informazioni www.festo.com/x/topic/crc
Materiali:
| Cilindro compatto |
| [1] |
Cilindro |
Lega di alluminio forgiato |
| [2] |
Coperchio |
Lega di alluminio forgiato |
| [3] |
Stelo del pistone |
Ø 12 ... 32 |
Acciaio inossidabile legato ad alta resistenza |
| Ø 40 ... 125 |
Acciaio legato ad alta resistenza |
| [4] |
Viti a flangia |
Ø 12 ... 16 |
Acciaio inossidabile legato ad alta resistenza |
| Ø 20 ... 125 |
Acciaio zincato |
| [5] |
Guarnizioni dinamiche |
Poliuretano |
Dimensioni:
