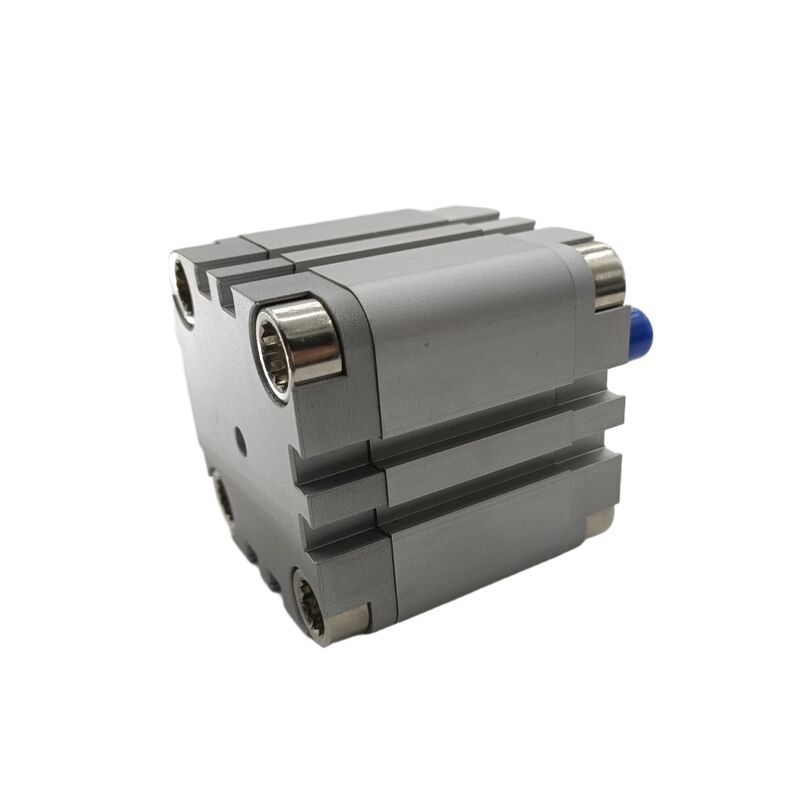

Festo ADVU-125-10-P-A ADVU-125-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Cilindro compatto a doppio effetto
Dal punto di vista dell'applicazione e della versatilità, la serie ADVU è progettata per soddisfare le diverse esigenze di automazione grazie alla sua vasta gamma di tipi derivati. Questi includono opzioni come la variante S2 con stelo a doppio effetto, i modelli S6 con guarnizioni per alte temperature in grado di resistere fino a 120°C. I cilindri presentano un design aerodinamico con scanalature su tre lati per una facile integrazione di sensori di prossimità a filo con la superficie. Questo design, unito al fatto che tutte le viti hanno filettature interne per il montaggio degli accessori, semplifica l'installazione e la manutenzione. La combinazione di ADVU di ingombro ridotto, elevata potenza in uscita e flessibilità nella configurazione lo rende un componente indispensabile per gli ingegneri che progettano sistemi pneumatici efficienti e affidabili nella robotica, nell'assemblaggio di elettronica e nella produzione di apparecchiature mediche.
Codici d'ordine:
| Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
| ADVU-125-10-P-A |
125 |
10 |
175750 |
con filettatura femmina |
ADVU-125-10-A-P-A |
125 |
10 |
175762 |
con filettatura maschio |
| ADVU-125-15-P-A |
125 |
15 |
175751 |
con filettatura femmina |
ADVU-125-15-A-P-A |
125 |
15 |
175763 |
con filettatura maschio |
| ADVU-125-20-P-A |
125 |
20 |
175752 |
con filettatura femmina |
ADVU-125-20-A-P-A |
125 |
20 |
175764 |
con filettatura maschio |
| ADVU-125-25-P-A |
125 |
25 |
175753 |
con filettatura femmina |
ADVU-125-25-A-P-A |
125 |
25 |
175765 |
con filettatura maschio |
| ADVU-125-30-P-A |
125 |
30 |
175754 |
con filettatura femmina |
ADVU-125-30-A-P-A |
125 |
30 |
175766 |
con filettatura maschio |
| ADVU-125-40-P-A |
125 |
40 |
175755 |
con filettatura femmina |
ADVU-125-40-A-P-A |
125 |
40 |
175767 |
con filettatura maschio |
| ADVU-125-50-P-A |
125 |
50 |
175756 |
con filettatura femmina |
ADVU-125-50-A-P-A |
125 |
50 |
175768 |
con filettatura maschio |
| ADVU-125-60-P-A |
125 |
60 |
175757 |
con filettatura femmina |
ADVU-125-60-A-P-A |
125 |
60 |
175769 |
con filettatura maschio |
| ADVU-125-80-P-A |
125 |
80 |
175758 |
con filettatura femmina |
ADVU-125-80-A-P-A |
125 |
80 |
175770 |
con filettatura maschio |
Scheda tecnica:
| Dati tecnici generali |
| PistoneØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Attacco pneumatico |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Estremità stelo |
Filettatura femmina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Filettatura maschio |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido operativo |
Aria compressa secondo ISO 8573-1:2010 [7:4:4] |
| Nota sul fluido operativo/pilota |
Funzionamento lubrificato possibile (in tal caso sarà sempre necessario il funzionamento lubrificato) |
| Design |
Pistone |
| Stelo |
| Ammortizzazione |
Anelli/piastre di ammortizzazione elastici su entrambe le estremità |
| Rilevamento posizione |
Tramite interruttore di prossimità |
| Tipo di montaggio |
Con foro passante |
– |
| Con filettatura femmina |
| Con accessori |
| Posizione di montaggio |
Qualsiasi |
| Condizioni operative |
| Pistone Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pressione di esercizio |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Notare l'intervallo di funzionamento degli interruttori di prossimità
2) Ulteriori informazioni www.festo.com/x/topic/crc
Materiali:
| Cilindro compatto |
| [1] |
Cilindro |
Lega di alluminio forgiato |
| [2] |
Coperchio |
Lega di alluminio forgiato |
| [3] |
Stelo |
Ø 12 ... 32 |
Acciaio inossidabile legato |
| Ø 40 ... 125 |
Acciaio legato |
| [4] |
Viti flangiate |
Ø 12 ... 16 |
Acciaio inossidabile legato |
| Ø 20 ... 125 |
Acciaio zincato |
| [5] |
Guarnizioni dinamiche |
Poliuretano |
Dimensioni:
