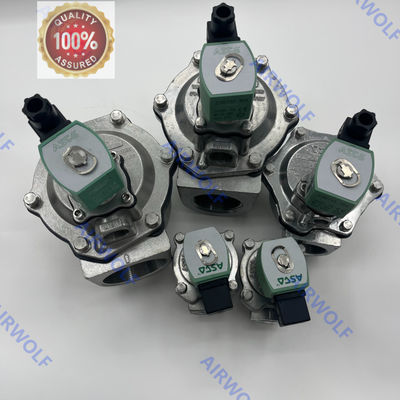

ASCO PULSE VALVES DC24V SCG353G047 SCG353G050 SCG353G051 Corpo a filo pilota a doppio stadio da 1 1/2" a 3"

ASCO PULSE VALVES DC24V SCG353G047 SCG353G050 SCG353G051 doppio stadio pilota integrale corpo a filettatura da 1 1/2 "a 3"

Come ordinare:

SCG353G047 kit diaframma da 1 1/2" C140741
SCG353G134 1 1/2" di acciaio inossidabile
SCG353G050 2" kit di diaframma: C140742
SCG353G051 2 1/2" kit di diaframma: C140742

Tipo di bobina:
238613-059
238713-106
238713-006

Materiali a contatto con il fluido
Assicurarsi che sia verificata la compatibilità dei fluidi a contatto con i materiali
Carrozzeria in alluminio
tubi di base di acciaio inossidabile
Acciaio inossidabile
Acciaio inossidabile
Sigilli e disco NBR
Cloroprene per diaframma
Scala di ombra rame
Classe di isolamento della bobina F
Collegamento Spade plug (cavo ¢ 6 - 10 mm)
Specifica dei connettori ISO4400
Sicurezza elettrica IEC 335

Installazione
1Le valvole possono essere montate in qualsiasi posizione senza pregiudicare il funzionamento.
2. connessione di tubo a filo è G (ISO 228/1) o di compressione
3Per i tipi di apparecchiature a compressione, la tenuta è ottenuta dalla guarnizione compressa sul tubo di soffiatura.
4L'impiego delle guarnizioni di gomma come elementi di tenuta consentirà un leggero disallineamento delle tubazioni durante l'impiego.
accessori di compressione
5 Altri fili per tubi sono disponibili su richiesta
6Le istruzioni di installazione/manutenzione sono incluse con ogni valvola.
7Sono disponibili kit di ricambi e bobine di ricambio.
