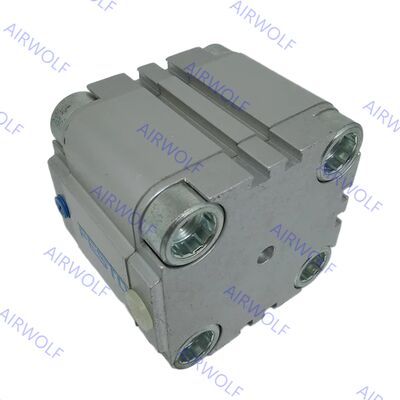

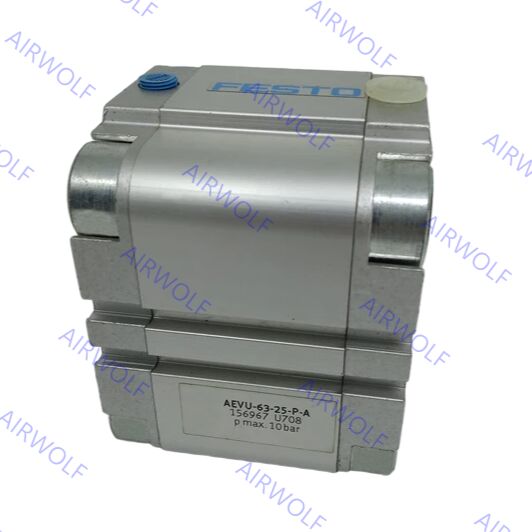

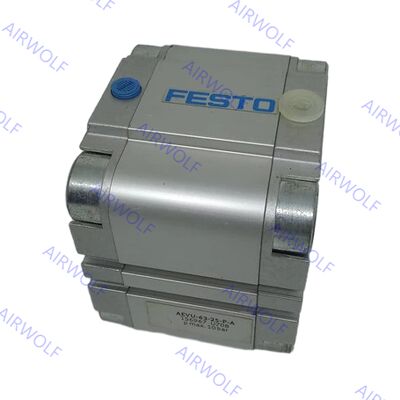

AEVU-63-10-P-A AEVU-63-10-A-P-A,-15,-20,-25 Cilindro compatto a semplice effetto Festo
Progettato per la durata, il cilindro AEVU è costruito con un tubo in lega di alluminio temprato e un'asta pistone in acciaio inossidabile, garantendo una lunga durata. È disponibile in un'ampia gamma di diametri, comunemente da 12 mm a 100 mm, con lunghezze di corsa personalizzabili per soddisfare le esigenze specifiche dell'applicazione. La serie è progettata per operare efficacemente all'interno di un intervallo di pressione standard, ad esempio, da 0,06 a 1,0 MPa, e può funzionare a temperature ambiente da -20°C a +80°C. Le caratteristiche principali includono spesso l'ammortizzazione elastica alla fine della corsa per smorzare l'impatto e ridurre il rumore, nonché opzioni di montaggio versatili che semplificano l'integrazione nelle macchine.
Codici d'ordine:
| Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
Codice articolo |
Pistone (mm) |
Corsa (mm) |
Codice articolo |
Tipo |
| AEVU-63-10-P-A |
63 |
10 |
156964 |
con filettatura femmina |
AEVU-63-10-A-P-A |
63 |
10 |
157010 |
con filettatura maschio |
| AEVU-63-15-P-A |
63 |
15 |
156965 |
con filettatura femmina |
AEVU-63-15-A-P-A |
63 |
15 |
157011 |
con filettatura maschio |
| AEVU-63-20-P-A |
63 |
20 |
156966 |
con filettatura femmina |
AEVU-63-20-A-P-A |
63 |
20 |
157012 |
con filettatura maschio |
| AEVU-63-25-P-A |
63 |
25 |
156967 |
con filettatura femmina |
AEVU-63-25-A-P-A |
63 |
25 |
157013 |
con filettatura maschio |
Scheda tecnica:
| Dati tecnici generali |
| Pistone Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Attacco pneumatico |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Estremità stelo pistone |
Filettatura femmina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Filettatura maschio |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Fluido di esercizio |
Aria compressa secondo ISO 8573-1:2010 [7:4:4] |
| Nota sul fluido di esercizio/pilota |
Funzionamento lubrificato possibile (in tal caso sarà sempre necessario il funzionamento lubrificato) |
| Design |
Pistone |
| Asta pistone |
| Ammortizzazione |
Anelli/piastre di ammortizzazione elastica ad entrambe le estremità |
| Rilevamento posizione |
Tramite interruttore di prossimità |
| Tipo di montaggio |
Tramite foro passante |
| Con filettatura femmina |
| Con accessori |
| Posizione di montaggio |
Qualsiasi |
| Condizioni operative |
| Pistone Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressione di esercizio |
Asta pistone ad un'estremità |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Attraverso l'asta pistone S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versione base: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Notare l'intervallo di funzionamento degli interruttori di prossimità
2) Ulteriori informazioni www.festo.com/x/topic/crc
Materiali:
| Cilindro compatto |
| [1] |
Cilindro |
Lega di alluminio forgiata |
| [2] |
Coperchio |
Lega di alluminio forgiata |
| [3] |
Asta pistone |
Ø 12 ... 32 |
Acciaio inossidabile legato |
| Ø 40 ... 100 |
Acciaio legato |
| [4] |
Viti a flangia |
Ø 12 ... 16 |
Acciaio inossidabile legato |
| Ø 20 ... 100 |
Acciaio zincato |
| [5] |
Guarnizioni dinamiche |
Versione base: Poliuretano, S6: Gomma fluorurata |
Dimensioni:
