Liandong-U-Gu 17-2#, strada 1#, via di Jiangkou, distretto di Fenghua, città di Ningbo, provincia di Zhejiang, Cina di Shengyuan | airwolf@flyautomatic.com |
Luogo di origine: | Cina |
Marca: | FESTO |

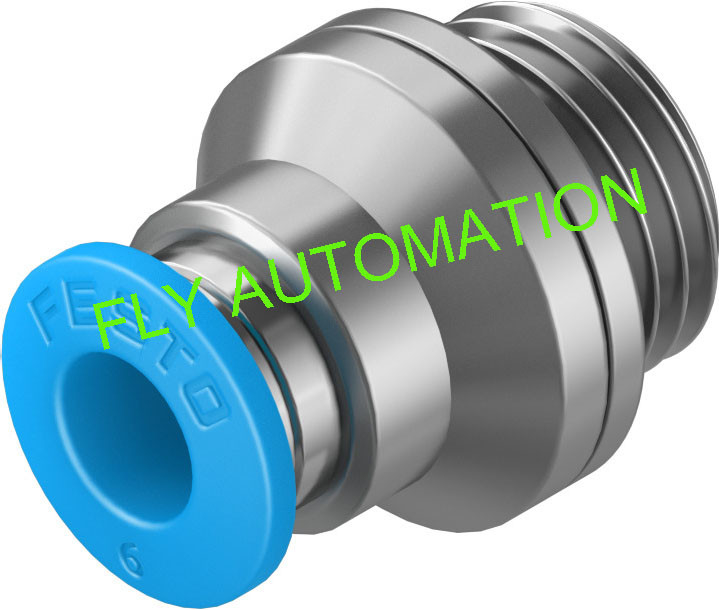

Numero di modello: | QS-G1/4-6-I |
Quantità di ordine minimo: | 10 PEZZI |
---|---|
Prezzo: | EXW USD2-5 |
Imballaggi particolari: | cartone, sacchetto OPP |
Tempi di consegna: | 7-10 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, Paypal |
Capacità di alimentazione: | 1000 pezzi a settimana |
Taglia nominale: | 4,2 mm | Numero d'ordine: | 186108 |
---|---|---|---|
Marca: | FESTO | GTIN: | 4052568039202 |
Specifiche: | QS-G1/4-6-I | Il peso: | 13gr |
Porta 1: | Filettatura maschio G1/4 | Porta 2: | Per tubi con diametro esterno di 6 mm |
Evidenziare: | Raccordo a innesto QS-G1/4-6-I,raccordi per tubi pneumatici da 4,2 mm |
Dimensione nominale: 4,2 mm
N. d'ordine:186108
Marca: FESTO
GTIN: 4052568039202
Specifiche:QS-G1/4-6-I
Peso: 13 g
Connessione pneumatica, attacco 1:Filettatura maschio G1/4
Connessione pneumatica, porta 2: per tubi con diametro esterno di 6 mm
Informazioni sul prodotto
Il connettore per tubi presenta una serie di vantaggi, come struttura avanzata, buone prestazioni, uso conveniente, nessuna saldatura, nessuna necessità di espansione del tubo, ecc. Pertanto, il connettore per tubi è stato ampiamente utilizzato in vari sistemi idraulici e pneumatici meccanici.
Vantaggio
1.Semplice plug and play.
2. Connessione affidabile.
3.Il connettore può essere calibrato dopo il montaggio.
Prodotto detial come segue
Caratteristica | Valore |
Dimensione | Standard |
Taglia nominale | 4,2 mm |
Tipo di tenuta su vite prigioniera | Anello di tenuta |
Posizione di montaggio | opzionale |
Dimensioni della confezione | 10 |
Disegno | Principio push-pull |
Campo di temperatura completo della pressione di esercizio | -0,95 bar ... 6 bar |
Pressione di esercizio dipendente dalla temperatura | -0,95 bar ... 14 bar |
Nota sul mezzo operativo e pilota | Possibilità di funzionamento lubrificato |
Classe di resistenza alla corrosione CRC | 1 - Basso stress da corrosione |
Conformità LABS (PWIS). | VDMA24364-B1/B2-L |
Temperatura ambiente | -10 °C ... 80 °C |
Coppia nominale | 9 Nm |
Tolleranza per coppia di serraggio nominale | ± 20% |
Peso del prodotto | 13 gr |
Connessione pneumatica, porta 1 | Filettatura maschio G1/4 |
Connessione pneumatica, porta 2 | Per tubi con diametro esterno di 6 mm |
Colore dell'anello di rilascio | Blu |
Nota sui materiali | A norma RoHS |
Custodia materiale | Ottone nichelato |
Anello di rilascio del materiale | POM |
Guarnizione tubo materiale | NBR |
Componente del morsetto del tubo del materiale |
Acciaio inossidabile altolegato |
Altre specifiche come segue
Specifiche | Ordine | GTIN | Peso (g) | Prezzo EXW |
QS-G1/4-6-I | 186108 | 4052568039202 | 13 | USD2-5 |
QS-G1/4-8-I | 186110 | 4052568039219 | 14 | USD2-5 |
QS-G1/4-10-I | 186112 | 4052568014650 | 20 | USD2-5 |
QS-G3/8-8-I | 186111 | 4052568039226 | 20 | USD2-5 |
QS-G3/8-10-I | 186113 | 4052568039233 | 22 | USD2-5 |
QS-G3/8-12-I | 186114 | 4052568039240 | 34 | USD2-5 |
QS-G1/2-12-I | 186115 | 4052568039257 | 33 | USD2-5 |
Raccordo ad innesto rapido QS
Filettatura maschio con esagono esterno
Relazione tra pressione e temperatura di esercizio
Attenzione
1. Non utilizzarlo per scopi diversi dall'accoppiamento fluido rapido.
2. Non utilizzare per fluidi diversi dai fluidi applicabili.
3.Si prega di non collegare con il connettore fluido rapido realizzato da altre società.
4. Non superare la pressione massima di esercizio.
5. Non utilizzare al di fuori dell'intervallo di temperatura di esercizio per evitare l'usura o la perdita di materiali di tenuta.
6. Non colpire, piegare o allungare artificialmente per evitare danni.
7. Non usarlo in luoghi mescolati con polvere di metallo o polvere di sabbia per evitare lavori scadenti o perdite.
8. Se sono attaccati articoli vari, si verificherà un cattivo funzionamento o perdite.
Ci sono molte specifiche di connettori, prezzo e tempi di consegna.Benvenuti a informarsi.
