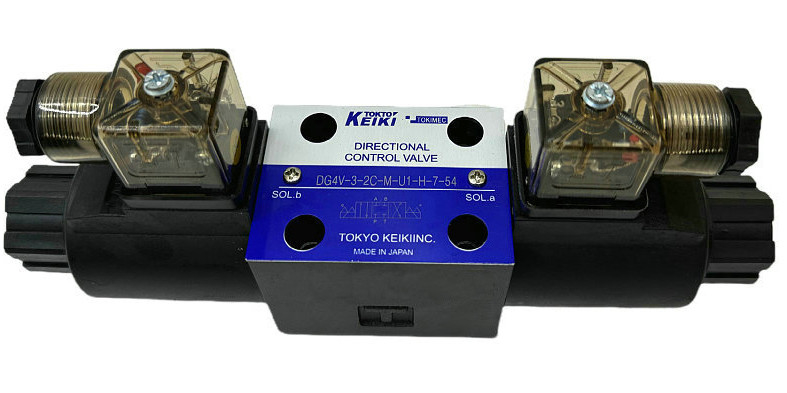

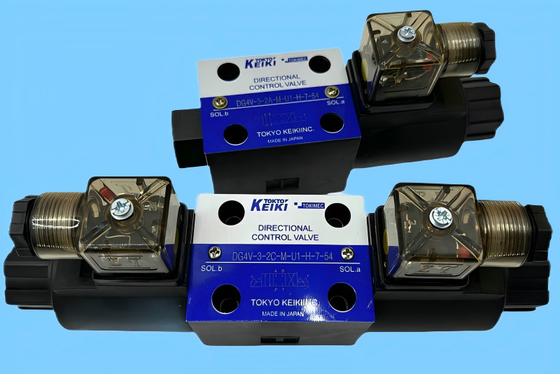

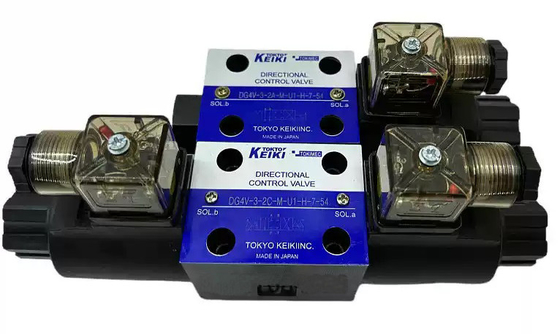

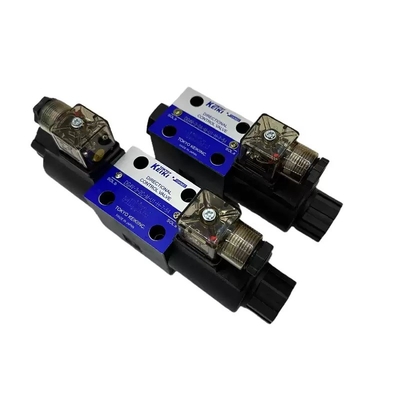

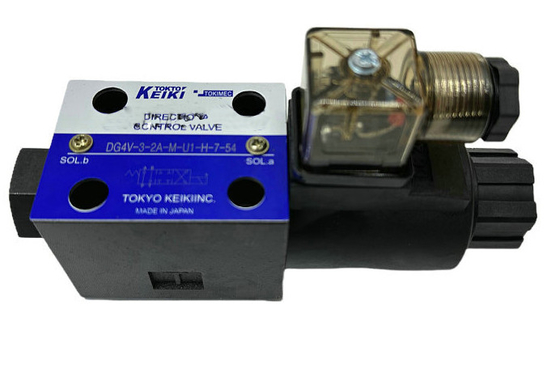

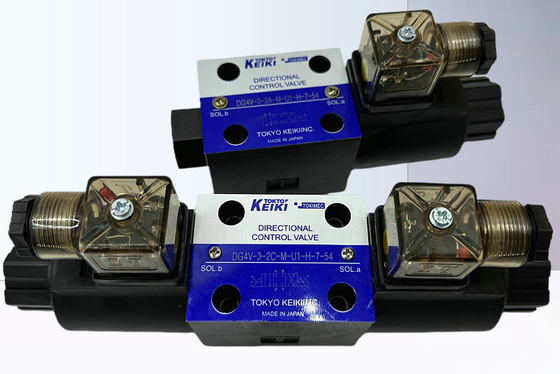

Tokyo KEIKI TOKIMEC Valvole di controllo direzionale a solenoide DG4V-3
Modelli:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Codice modello |
Max. Pressione di lavoro MPa |
Flusso massimo L/min |
Pressione retromarcia del serbatoio ammissibile MPa |
Frequenza massima di commutazione (cls/min) |
Peso in kg |
| Climatizzazione |
DC |
Conversione AC/DC |
Solenoidi singoli |
Solenoidi doppi |
| DG4V-3 |
35 |
Vedere "Caratteristiche di pressione-flusso" |
20. 6 |
300 |
300 |
120 |
Climatizzazione |
DC |
Climatizzazione |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Pressione di lavoro massima: 35 MPa
Pressione retromarcia del serbatoio ammissibile: 20,6 MPa
Consumo di energia: DC 28-31W AC: 19-26W
Classe di isolamento: H 180°C
I valori di corrente e il consumo di energia variano a seconda delle condizioni di temperatura.
Nel tipo di conversione CA/CC, l'alimentazione CA viene utilizzata per attivare il solenoide CC mediante il raddrizzatore integrato e presenta le caratteristiche dei solenoidi bv pc,Ciò significa che gli elementi utilizzati per i solenoidi sono uguali per il flusso massimo..
Consultare Tokyo Keiki per informazioni dettagliate sui solenoidi per le tensioni di alimentazione non elencate sopra.
Orientazione di montaggio
Per assicurare una sicura commutazione del tipo senza molla
Le valvole di montaggio, valvole di montaggio in modo che l'asse della bobina è orizzontale.
Nessuna restrizione di posizione di montaggio per altre bobine/rimbalde
accordi.
Energizzazione da solenoide
Assicurarsi sempre che un lato del solenoide sia disattivato
Per la molla centrata
e le valvole a molla, il solenoide deve essere continuamente
Disattivazione del circuito
il solenoide farà ritornare la bobina alla posizione prescritta
per le valvole di tipo senza molla, bobina
La posizione di accensione del dispositivo sarà mantenuta in posizione di accensione da parte del detent ma
assicurarsi che il circuito di commutazione, il solenoide deve essere alimentato
per più di 0,1 secondi.
T (tank) port piping
Prevenzione di aumento anormale della pressione al di sopra del limite ammissibile
Valvola di accensione
è di tipo armatura bagnata quindi assicurarsi che la valvola sia sempre riempita
con olio.
Utilizzo di valvole a due e tre vie
La valvola è progettata come a quattro vie e il flusso massimo è limitato quando
- consultare Tokyo Keiki per
dettagli.
Lungi periodi di energia solenoide
Si deve prestare attenzione come lunghi periodi di solenoide
l'energia ad alta pressione può causare il blocco della bobina e
Malfunzionamento della commutazione.
Malfunzionamenti dovuti a pressione di sovratensione
Evitare di combinare i flussi delle linee del serbatoio che sono soggette a gonfiore
Le pressioni di sovratensione nel porto T possono causare la spirale
Non sono disponibili valvole di tipo a molla
La Commissione ritiene che il sistema di controllo dei rifiuti di carbonio sia in grado di garantire la sicurezza dei rifiuti di carbonio.
Funzionamento manuale
Per la commutazione manuale, premere il perno manuale.
consapevole che la forza di azionamento aumenta con la schiena più alta
(Vedi grafico)
1 Fluido idraulico
Omettere: liquido a base di olio minerale, liquido a base di acqua-glicolo
F3: estere di fosfato
2 Valvola di controllo direzionale a solenoide (montatura della guarnizione)
Tipo di amatore bagnato
3 Dimensioni di montaggio:31S0 4401-03
5 Disposizione spirale/rimollatura
A: Sgomberamento di molla, tipo A (2 posizioni, solenoide singolo)
B: Sgombero di molla, tipo B (2 posizioni, solenoide singolo)
C: tipo a molla centrata (3 posizioni, doppio solenoide)
N: tipo senza molla (2 posizioni, doppio solenoide)
6 Configurazione dell'assemblaggio del solenoide (per i gruppi di molle di tipo A ed E)
Omettere: standard (con energia: da P a B, da A a T)
L: costruzione a sinistra (con energia: da P a A, da B a T)
7 Sistema di cablaggio elettrico
P: solenoidi a spina, scatola di condotto, G 1/2
U: connettori DIN43650, Pg.11
KU: Cavi volanti (lunghezza di filo di piombo standard 350 mm,
DC 12 V, solo 24 V)
8 Accessori elettrici
omessa: nessun accessorio (cavi elettrici P, KU) e
per i dispositivi senza connettori (cavi elettrici U)
1: connettori senza accessori (cavi elettrici U)
2: con luce indicativa (norma CA)
4: con soppressore di sovratensione (cavi elettrici KU, deenergize solenoide lento)
7: con lampada di segnalazione e soppressore di sovraccarico (norma DC)
9: Rettificatore di solenoidi ADC (de-energizzazione rapida del solenoide), lampada di indicazione e soppressore di sovratensioni
12:Rettificatore di solenoidi ADC (slow deenergization del solenoide), lampada indicativa e soppressore di sovratensioni
