Pilota elettromagnetico Operated Valve del solenoide di RCAC25FS G1»

Tipo elettromagnetico di FLY/AIRWOLF valvola della flangia di RCAC25FS G1» di impulso del pilotedair a distanza

Descrizione:

Valvola a diaframma stessa di rendimento elevato con il foro di entrata flangiato ed il porto di sbocco della guarnizione dello scorrevole per l'installazione e la rimozione facili della valvola.

Disponibile con il pilota o così la ripresa esterna integrato - valvola pilota. Sbocco a 90°.

Adatto
Domande del collettore di polveri, in particolare di filtro inverso dal getto di impulso che pulisce compreso i filtri a sacco, i filtri dalla cartuccia, i filtri dalla busta, i filtri ceramici ed i filtri sinterizzati dalla fibra del metallo.

Costruzione
Corpo: Alluminio fuso sotto pressione o 316
acciaio inossidabile
Puntale: 304 SS
Armatura: 430FR SS
Guarnizioni: Nitrile o fluororubber (di rinforzo)
Primavera: 304 SS
Viti: 302 SS
Guarnizione dello scorrevole dello sbocco: EPDM o fluororubber
Diaframma Seat: PA-6 (norma), fluororubber
acciaio dolce rivestito
Riferisca ai dati del prodotto del solenoide di serie di Q
strato per i dettagli della costruzione del solenoide.

Pesi

Corredi del diaframma:

Operazione

Raccomandato,

Sulla gamma di tempo: 50-500ms

Tempo di Recommeded

fra gli impulsi: 1 minuto o maggior

Approvazioni

Le valvole pilota integralmente incontrano

requisiti di:

•

C-segno di spunta

•

CONTABILITÀ ELETTROMAGNETICA (89/336/CE)

•

ATEX II 3 G & D (94/9/CE) (quando

adattato con il tipo solenoidi di QF o di QR)

Installazione:

tubi della flangia e di blowtube dell'entrata 1.Prepare per essere adatta alla specificazione della valvola.

Avoid che installa le valvole al di sotto del carro armato.

il carro armato 2.Ensure ed i tubi sono esenti dalla sporcizia, dalla ruggine o dall'altra particella.

l'aria del rifornimento 3.Ensure è pulita ed asciutta.

valvole 4.Mount alla flangia dell'entrata e blowtube alle valvole con tutte le guarnizioni sul posto.

Stringa i bulloni della flangia a 10Nm (7.4ft-ibs) si assicurano che il blowtube oushed tutto il modo nello sbocco della valvola.

5.Tanks ed i tubi devono essere repressi indipendente dalla valvola.

collegamenti elettrici 6.Make al solenoide o collegare il porto pilota di RCA alla valvola pilota. (Valvola di RCA soltanto).

pressione moderata 7.Apply al sistema ed al controllo per le perdite dell'installazione.

8.Fully pressurizzano il sistema.

fuoco 9.Test ed aspettare di sentire attuazione adeguata e rumore croccante di impulso.

La valvola non è una componente strutturale. Non conti sulla valvola per conservare i carri armati o il tubo. Riferisca alla specificazione di prodotto del Camlock per i dettagli dell'installazione.
i *Pipes devono essere di programmare 40 fuori del diametro

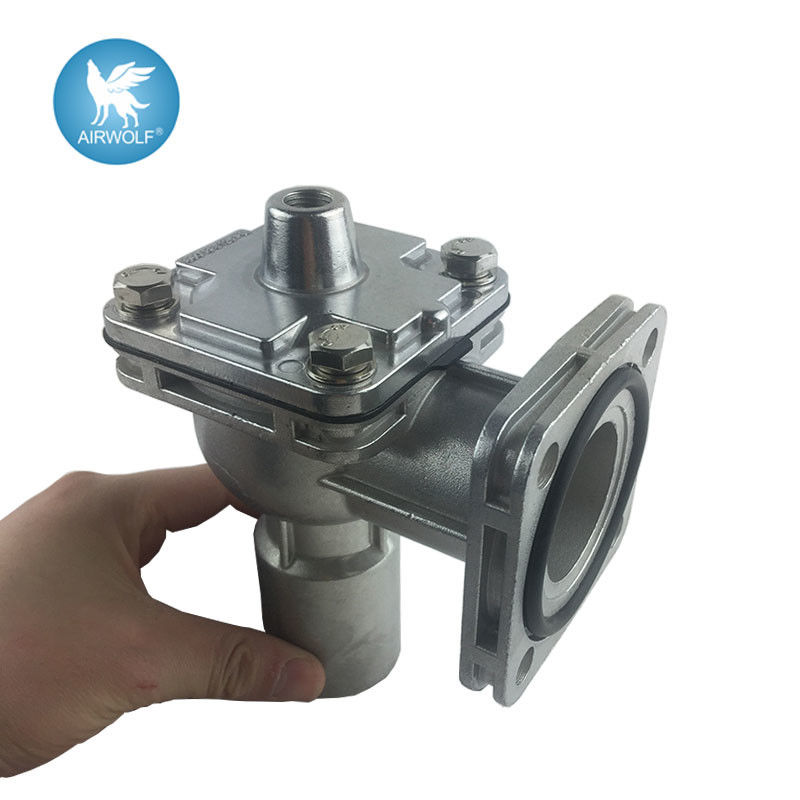

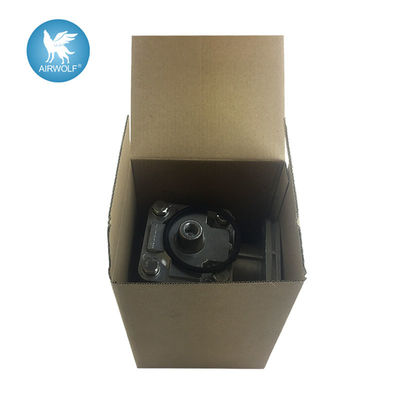

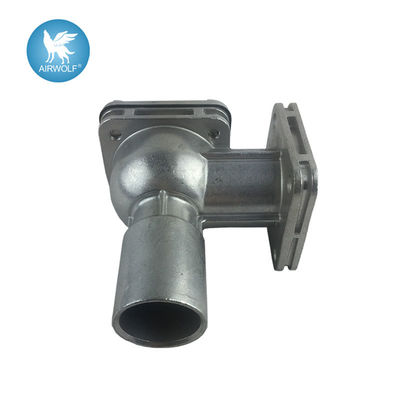

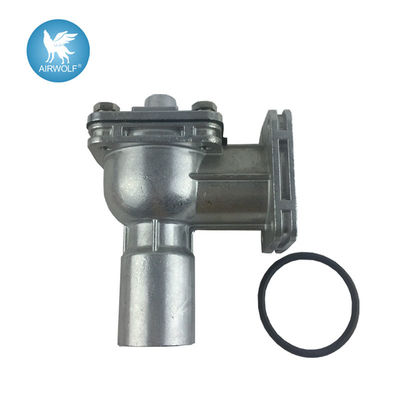

Manifestazione del prodotto:

Disegno:

Garanzia
Tutto l'oggetto viene con una garanzia di base di 3 venditori di mese, se l'oggetto difettoso in 3 mesi, noi offrirà la sostituzione senza caricatore extra (tassa di spedizione compresa) dopo che riceviamo l'elemento difettoso.
Se l'oggetto difettoso dopo 3 mesi, compratori può ancora rispedirlo, contatteremo i fornitori o la manifattura per la garanzia. I compratori potrebbero avere bisogno di di pagare la tassa di spedizione rispediscono l'oggetto sostituito.
