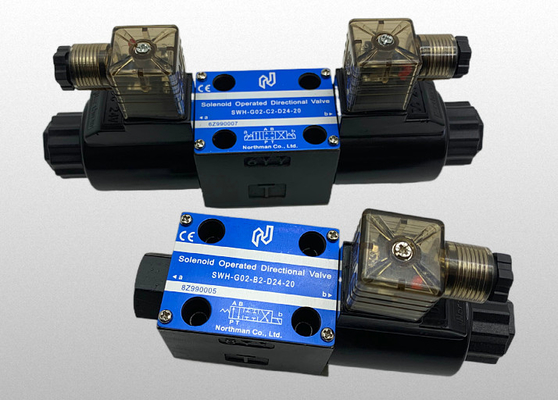

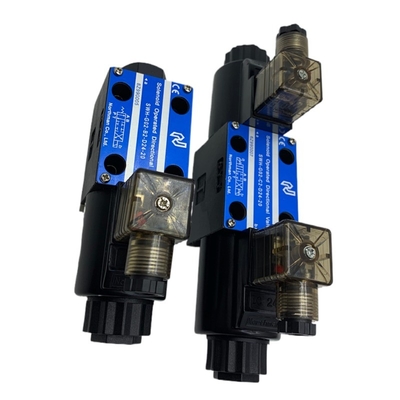

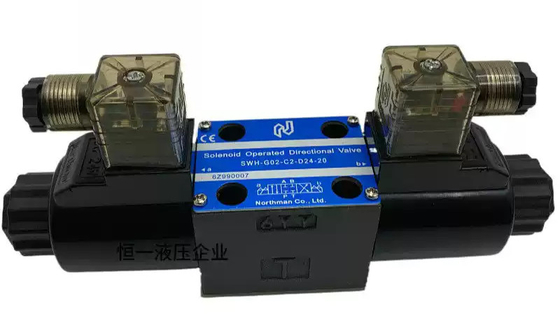

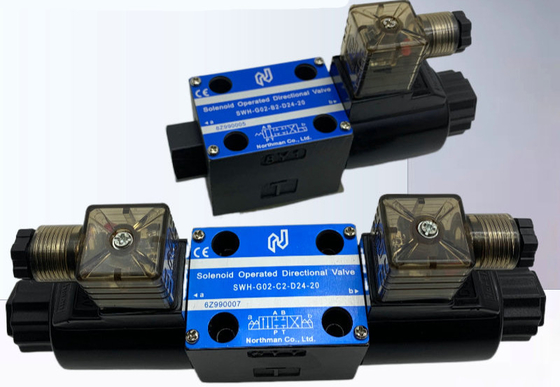

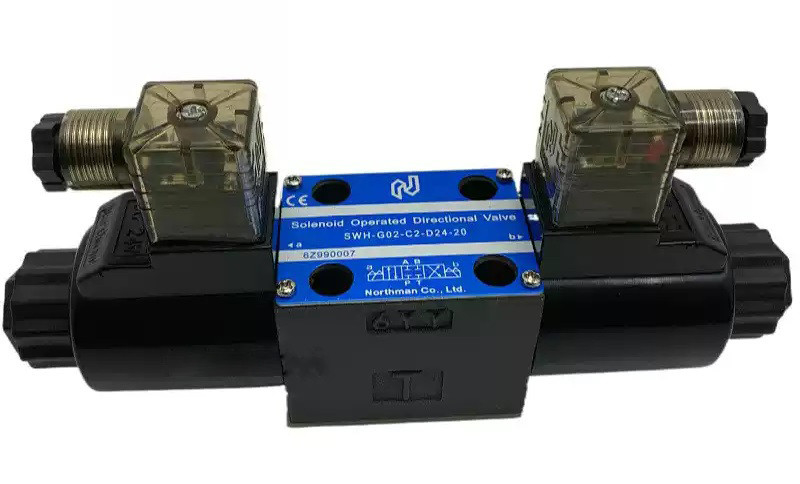

Valvola di controllo direzionale a solenoide idraulica della serie SWH-G02 di Northman
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
Caratteristiche
• L'armatura opera in sistema di olio, ammortizza l'impatto, riduce il rumore e aumenta la durata del solenoide.
• Il solenoide dell'armatura bagnata elimina la tenuta della spina, quindi nessuna usura o perdita della tenuta per una vita più lunga della valvola.
• bobine stampate per ottenere le massime proprietà isolanti, che sono impermeabili all'umidità e alla sporcizia.
• Solenoide a spina, per una facile manutenzione.
• Tutte le bobine e le carrozze sono intercambiabili, semplificando la manutenzione.
• Le luci di segnalazione e i kit per i bulloni sono standard.
• Alta pressione, flusso elevato e calo di pressione basso.
• Una bobina appositamente progettata e bilanciata consente una corretta forza di spostamento, per una massima affidabilità e una lunga durata.
• Sono disponibili kit di sigillo Viton per fluidi ignifughi.
Pressione massima di funzionamento: 310 BAR (4500 PSI)
Capacità di flusso nominale: 63 LPM (16,8 GPM) MAX - Varia a seconda del tipo di bobina
Contropressione massima della linea del serbatoio: 138 BAR (2000 PSI)
Frequenza massima di funzionamento: 300 CPM
Filtrazione raccomandata: 25 MICRON
Fluidi idraulici: Olio minerale, viscosità 10 - 400 cST
Intervallo di temperatura: -25° C a +90° C (-13° F a +194° F)
DATI TECNICI
• Il solenoide può essere utilizzato entro un raggio compreso tra -10% e +10% della tensione nominale della bobina.
• resistenza alla tensione di 1500 v/sec.
• Resistenza all'isolamento superiore a 100mQ
• Risponde alla classe IP65
• Per l'azione di spostamento è necessario un segnale momentaneo di circa 0,1 secondi.
Accessori:
• I kit per i bulloni di montaggio sono forniti con viti per il tappo della presa della valvola
(#10-24UNCx1-3/4"L 4 pcs) per la torsione di serraggio 50-70 kgf-cm (43.3-60.6 lb-in).
• O-Ring AS568-012 4 pezzi.
CURVE di riduzione della pressione e di prestazione
SISTEMI di prova
1Valvola di prova.
2- Pompa.
3Sensore di pressione.
4. Sensore di flusso
5Valvola di sollievo
6Valvola di accelerazione
SISTEMI di prova
1Valvola di prova.
2- Pompa.
3Sensore di pressione.
4. Sensore di flusso
5Valvola di sollievo
6Valvola di accelerazione
Condizioni di prova
Pressione: 138 bar (2000 PSI)
Flusso: 30 LPM ((8 GPM)
Viscosità: 35 cSt ((175 SSU)
Caratteristiche
• Supprime la tensione di sovratensione.
• Elimina le scintille tra i contatti del relè.
• Prolunga la vita del contatto del relè.
Effetti
• Migliora l'affidabilità del relè di controllo.
• Prolunga la vita dei relè convenzionali.
• Può essere azionato con un relè in miniatura.
• Il rettificatore RAC, modello a corrente continua integrato, elimina le scintille al contatto del relè di controllo e può essere controllato direttamente con un PLC (controller logico programmabile).
| Modello e peso |
| Modello |
Peso |
Modello |
Peso |
| kg ((lb) |
kg ((lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6(3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6(3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6(3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
