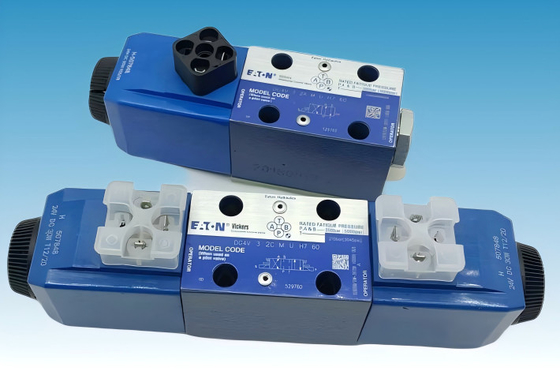

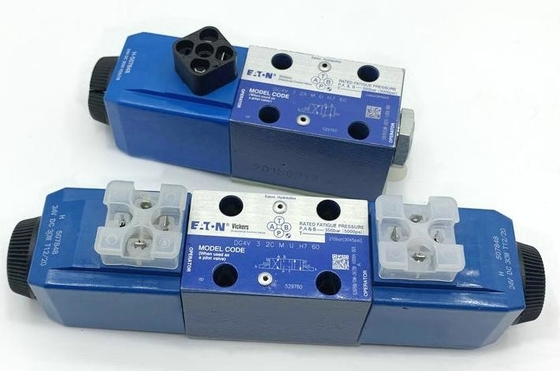

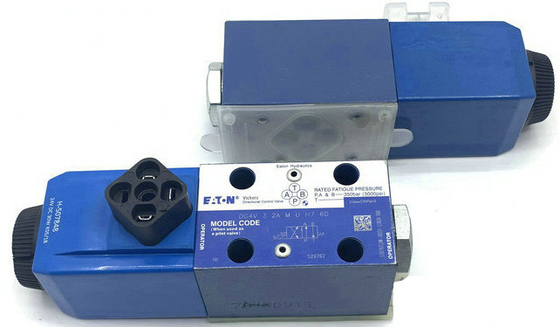

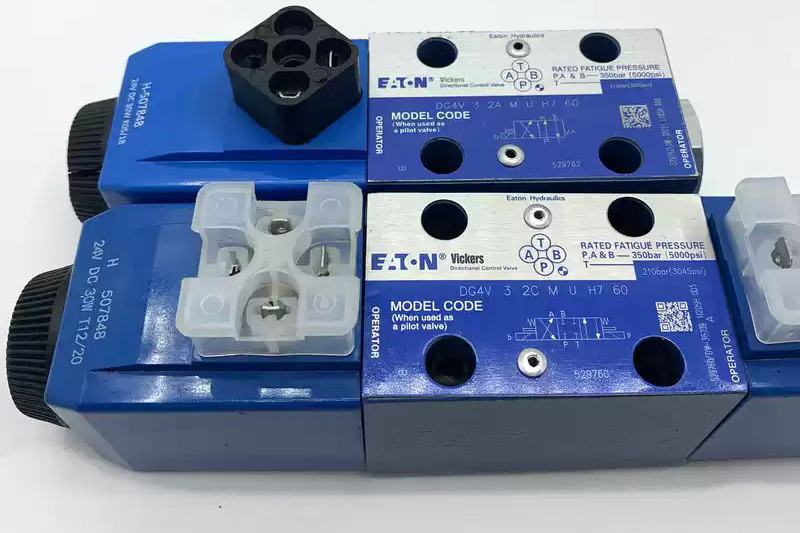

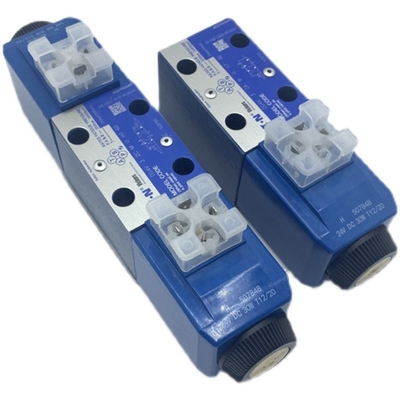

Name: EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60
Price: 45.00 USD
Availability: InStock

Casa Prodotti Componenti del sistema idraulico

EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

Dettagli:

Luogo di origine:	Cina Stati Uniti
Marca:	EATON VICKERS
Numero di modello:	DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	35-55USD
Imballaggi particolari:	confezionati con un contenitore di tenore di tenore di tenore di tenore inferiore o uguale a 50% in
Tempi di consegna:	3-12 giorni lavorativi
Termini di pagamento:	T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione:	500 pezzi a settimana

Contatto

Descrizione di prodotto dettagliata

Voltaggio:	DC24V AC220V	Pressione massima:	350 bar
Materiale del corpo:	Acciaio al carbonio	Tipo di cambio:	Morbido
Fabbricazione a partire da::	Proporzionale	Acqua resistente:	soddisfa la NEMA 4, fino a IP67 su alcuni modelli
Opzioni di collegamento:	Otto connessioni elettriche	Modello di montaggio:	NFPA D03, CETOP 3, NG 6
Interfaccia di montaggio:	DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03
Evidenziare:	Valvola direzionale idraulica a solenoide , Valvola direzionale a solenoide di Eaton Vickers , DG4-3V-60

EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401

Codici d'ordine:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401
Descrizione generale
1Le valvole di controllo direzionale azionate da solenoide servono a dirigere e fermare il flusso in qualsiasi punto di un sistema idraulico.
2- controllo efficiente di potenze idrauliche maggiori senza aumentare il consumo di energia del solenoide.
3Risparmio di spazio e costi di installazione grazie a un rapporto maggiore tra potenza/peso e dimensione.
4- flessibilità di installazione derivante dalla scelta di numerose combinazioni di connettori e posizioni dei solenoidi.
5. sigilli Viton come standard per la capacità multi-fluido. sigilli nitrile disponibili come opzione di codice modello.
6. maggiore produttività della macchina e tempo di funzionamento più elevato a causa della comprovata durata e resistenza alla stanchezza,
testato per oltre 20 milioni di cicli.
7Le bobine di solenoide possono essere sostituite rapidamente e facilmente senza perdite dal sistema idraulico.
8. Progettazione di sistemi compatti ed economici quando utilizzati con valvole e sottopiastre Eaton® SystemStakTM.

Dati operativi
Caratteristica DG4V-3 DG4V-3S DG4V-3R
Limiti di pressione Portate P, A e B 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi)

Port T 210 bar (3045 psi) 100 bar (1450 psi) 210 bar (3045 psi)
Classificazione dei flussi Vedi dati di prestazione Vedi dati di prestazione Vedi dati di prestazione
Fattore di carico relativo continuo; ED = 100% continuo; ED = 100% continuo; ED = 100%
Tipo di protezione: con una lunghezza di 20 mm o più ma non superiore a 50 mm montato correttamente	IEC 144 classe IP65 IEC 144 classe IP65 tappo
Classe H Classe H Classe H
Cavi a piombo (coil tipo F***) classe H classe H classe H
Classe di incapsulazione della bobina Classe F Classe F Classe F
Variazioni di tensione ammissibili: Massimo riferirsi a limiti di temperatura.
Almeno 90% di valore
I tempi di risposta tipici a 100% di voltaggio nominale misurati dall'applicazione/rimozione della tensione fino al completo spostamento della bobina di bobina 2C a:
Flusso P-A, B-T 40 l/min (10,6 USgpm) 20 l/min (5,3 USgpm) 20 l/min (5,3 Usgpm)
Pressione 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI)
AC (~) di energia 15 ms 18 ms 18 ms
AC (~) disenergizzante 23 ms 32 ms 32 ms
DC (=) di energia 45 ms 60 ms 60 ms
DC (=) disenergizzante 28 ms 40 ms 40 ms
Consumo di energia, CA con una tensione di potenza superiore a 50 kPa codice modello).			Iniziale VA (RMS) ▲	Impresa VA (RMS)	Iniziale VA (RMS) ▲	Impresa VA (RMS)	Iniziale VA (RMS)	Impresa VA (RMS)
di potenza massima: Spirale a doppia frequenza a 280 61 280 61 N/A 50 Hz
Spirale a doppia frequenza a 300 58 300 58 N/A 60 HZ
con un'intensità di potenza inferiore o uguale a: ¢BL ¢ e ¢DL ¢ (Non disponibile con N Modelli senza molla)			Spirale a bassa potenza non utilizzabile con Valvole DG4V-3S.		170 37 N/A
bobine a doppia frequenza a 190 37 N/A 50 Hz
Spirale a doppia frequenza a N/A 60 Hz
Consumo di energia di potenza massima: 12V, tipo di modello G		Solenoidi a corrente continua a tensione nominale e 20 30W			C (68 F). 30W	️	N/A
24V, tipo di modello H		30W			30W	️	N/A
di potenza inferiore a: 12V, tipo di modello GL		Spirale a bassa potenza non utilizzabile con valvole DG4V-3S.			️	18W	N/A
24V, tipo di modello HL					18W	️	N/A
24V, HM Coil					8W	️	N/A
n Per le applicazioni in cui le valvole devono rimanere pressurizzate (con o senza energia) a pressioni superiori a 210 bar (3045 psi) senza frequenti commutazioni, si raccomanda di utilizzare la valvola ad alta tensione. Modello di prestazioni, DG4V-3.
▲ 1° semicerchio; armatura completamente ritirata.

EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401
DG4V3-S/R - Valvole ad alte prestazioni e valvole ad alte prestazioni standard
1- diminuzione minima della pressione di 2,5 bar a 30 l/min.
2. gamma di connettori a bobina inclusi DIN, Deutsch, AMP e terminal box.
3 Variazione di tensione e di potenza della bobina.
4. fino a 80 l/min (21 USgpm) e fino a 40 l/min (10,5 USgpm) rispettivamente a 350 bar (5000 psi).
5Offre ai progettisti l'opportunità di selezionare il pacchetto ottimale per ogni applicazione.
6. Interfaccia standard internazionale. La faccia di montaggio della valvola è conforme alla norma ISO 4401, dimensione 03 ed è compatibile con le relative norme internazionali.
EATON VICKERS Valvola di direzione idraulica a solenoide DG4-3V-60 ISO4401

Pressione massima: 350 bar
Relativo: ED=100%
Classe di protezione: IP65
Avvolgimento della bobina: classe H
Cavi di piombo: classe H
Incapsulazione a bobina: classe F
Pressione di lavoro: 175 bar
Potenza della bobina: 30W, 18W
